一、氣動小流量調節閥 産品概述
ZJSW、ZJSY氣動微小流量調節閥，簡稱氣動小流量調節閥，是由我公司專業針對小流量工況自主研發的一款産品。它由氣動薄膜執行器及微小流量調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動微小流量調節閥閥芯爲柱塞型結構，與普通單座閥相比具有性能穩定，調節精度高，使用壽命長的特點适用於流量大，洩漏量要求嚴格的場合，廣泛應用於要求噪音低、壓差小、調節要求高的工業過程自動控制系統中。
氣動小流量調節閥具有體積小、重量輕、性能高、用於微小流量的精確控制等特點。
氣動小流量調節閥調節不幹淨介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。
氣動小流量調節閥特别适用於液體、蒸汽等介質的主流量調節場合。
|
|
ZJSW、ZJSY氣動小流量調節閥 |
二、氣動小流量調節閥 主要技術參數
1、閥體
| 閥體形式 |
直通鑄造、鍛造閥體 |
| 公稱通徑 |
DN8～25mm |
| 閥座直徑 |
dn1.5～20mm |
| 公稱壓力 |
PN 1.6、2.5、4.0、6.4、10.0、16.0 MPa |
| 連接形式 |
焊接(SW BW)、螺紋(适用於1″以内) |
| 閥蓋形式 |
标準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥體材料 |
鑄鋼(WCB)、不鏽鋼(CF8、CF8M、CF3、CF3M) |
2、閥内件
| 閥芯形式 |
單座柱塞型閥芯 |
| 流量特性 |
線性、等百分比 |
| 閥芯材料 |
不鏽鋼 (304、304L、316、316L) |
3、執行機構及附件、作用形式
| 配置執行器類别 |
ZHA/B多彈簧簿膜執行機構 |
| 執行器型号 |
ZHA/B-11 |
| 有效面積(cm2) |
200 |
| 行程(mm) |
10、16 |
| 彈簧範圍(KPa) |
20～100（标準）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 |
140～400KPa |
| 氣源接口 |
RC1/4" |
| 環境溫度 |
-30～+70℃ |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、手輪機構等 |
| 作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
三、氣動小流量調節閥 主要性能指标
| 項目 |
不帶定位器 |
帶定位器 |
| 基本誤差% |
±5.0 |
±1.0 |
| 回差% |
≤3.0 |
≤1.0 |
| 死區% |
≤3.0 |
≤0.4 |
| 始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
| 始點 |
±5.0 |
±1.0 |
| 氣關 |
始點 |
±5.0 |
±1.0 |
| 終點 |
±2.5 |
±1.0 |
| 額定行程偏差% |
≤2.5 |
| 洩露量L/h |
0.01%×閥額定容量 |
| 可調範圍R |
30：1 |
四、氣動小流量調節閥 額定流量系數Kv、允許壓差
| 公稱通徑(DN) |
G3/8"、1/2"、G3/4"、G1" |
| 閥座直徑(dn) |
1.5 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
15 |
| 額定流量系數KV |
0.025 |
0.05 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
1.40 |
1.55 |
1.85 |
2.23 |
| 允許壓差(MPa) |
≤公稱壓力 |
| 配用執行器型号 |
ZHA/B-11 |
| 額定行程(mm) |
8 |
10 |
12 |

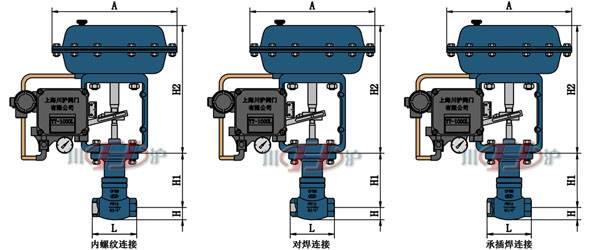

五、氣動小流量調節閥 主要外形圖
六、氣動小流量調節閥 主要連接尺寸
| 公稱通徑DN |
閥座直徑dn |
L |
H |
H1 |
H2 |
A |
| G3/8“ |
1.5～15 |
95 |
30 |
130 |
350 |
230 |
| G1/2“ |
1.5～15 |
95 |
30 |
130 |
350 |
230 |
| G3/4“ |
1.5～15 |
110 |
30 |
130 |
350 |
230 |
| G1“ |
1.5～15 |
110 |
30 |
130 |
350 |
230 |
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
