一、氣動隔膜調節閥 産品概述
本公司生産的ZJSG氣動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無洩漏，能用於高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）适用於調節強堿、強腐蝕性介質。由隔膜閥配用氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出面進行密封,與外界隔離(無填料函),特别适合於要求耐腐蝕、劇毒場合。氣動隔膜調節閥採用模塊化設計，可採用不同組合、配用各種附件。其主要特點如下：
1、採用輕型執行機構，高度及重量均可減小30%。
2、閥體内表面有多種材料塗複層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
3、閥門關閉時，内、外洩漏量爲零，特别适合於劇毒介質或不允許污染介質的閥節。
4、流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
|
|
ZJSG氣動隔膜調節閥 |
二、氣動隔膜調節閥 主要技術參數
1、閥體
| 閥體形式 |
直通鑄造隔膜閥 |
| 公稱通徑 |
DN15～200mm |
| 公稱壓力 |
PN1.6、2.5、4.0MPa |
| 法蘭标準 |
GB/T9113、 JB/T79、HG20594及其他标準 |
| 連接形式 |
法蘭(FF RF RTJ) |
| 閥蓋形式 |
标準型-10～+150℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥體材料 |
鑄鋼(WCB)、鑄鐵(HT200)、鑄鋼襯四氟(WCB+F46)、鑄鐵襯四氟(HT200+F46) |
2、閥内件
| 閥芯形式 |
隔膜式閥芯 |
| 流量特性 |
快開特性 |
| 閥芯材料 |
丁荃膠、天然膠、聚四氟乙烯 |
3、執行機構及附件、作用形式
| 執行器型式 |
ZHA/B多彈簧簿膜執行機構 |
| 執行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
| 行程(mm) |
10、16 |
25 |
40 |
40、60 |
100 |
| 彈簧範圍(KPa) |
20～100（标準）、20～60、60～100、40～200、80～240 |
| 膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 |
140～400KPa |
| 氣源接口 |
RC1/4" |
| 環境溫度 |
-30～+70℃ |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、手輪機構等 |
| 作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
三、氣動隔膜調節閥 主要性能指标
| 項目 |
不帶定位器 |
帶定位器 |
| 基本誤差% |
±5.0 |
±1.0 |
| 回差% |
≤3.0 |
≤1.0 |
| 死區% |
≤3.0 |
≤0.4 |
| 始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
| 始點 |
±5.0 |
±1.0 |
| 氣關 |
始點 |
±5.0 |
±1.0 |
| 終點 |
±2.5 |
±1.0 |
| 額定行程偏差% |
≤2.5 |
| 洩露量L/h |
0.01%×閥額定容量 |
| 可調範圍R |
30：1 |
四、氣動隔膜調節閥 額定流量系數Kv、允許壓差
| 公稱通徑(DN) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| 閥座直徑(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系數 |
KV |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
300 |
500 |
600 |
1200 |
1800 |
| 允許壓差(MPa) |
1.0 |
0.89 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
0.6 |
0.38 |
0.15 |
0.09 |
| 額定行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
| 配用執行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
/ |
五、氣動隔膜調節閥 主要零件材料
| 閥體 |
HT200、ZG230～450或下述材質襯裏 |
| 隔膜 |
丁荃膠、天然膠、聚四氟乙烯波紋 |
| 薄膜 |
丁腈橡膠夾增強滌綸織物 |
| 彈簧 |
60S12Mn、閥體襯裏材質及适用範圍 |
六、氣動隔膜調節閥 閥體襯裏材料适用場合
| 閥體襯裏 |
使用溫度（℃） |
适用介質 |
| 無襯裏 |
-10～+175 |
适用於非腐蝕性介質 |
| 軟橡膠 |
-10～+85 |
有很好的耐磨性能，适用於水泥、粘土、煤塵、幹燥化肥等 |
| 硬橡膠 |
-10～+85 |
适用於無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等 |
| 氯丁膠 |
-10～+105 |
适用於動物油、植物油和潤滑油，PH值變化範圍很大的腐蝕性泥漿。抗磨損性能良好 |
| 丁荃膠 |
-10～+120 |
防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性好 |
| 搪瓷 |
-10～+175 |
适用於溫無機酸、氧化酸、鹵素、醇類、酯類等化合物 |
| 氟46 |
-10～+190 |
适用於硫酸、鹽酸、氫氧化鈉等強腐蝕介質 |
七、氣動隔膜調節閥 隔膜襯裏材料适用場合
| 隔膜材質 |
使用溫度（℃） |
适用介質 |
| 丁荃膠（B級） |
-40～+100 |
大部分無機酸如：硫酸、氫氟酸、磷酸等适用，耐蝕性好，同時而各種堿和鹽類 |
| 天然膠（Q級） |
-50～+100 |
主要用於淨化水、無機鹽和烯的礦物酸介質 |
| 聚四氟乙烯 |
-10～+150 |
極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕 |

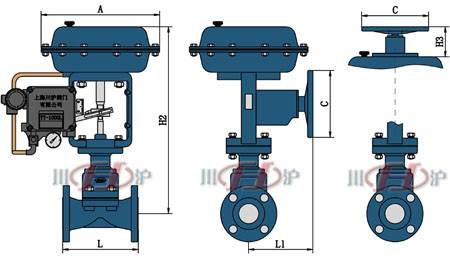

八、氣動隔膜調節閥 主要外形圖
|
ZJSG氣動(dòng)隔膜調(diào)節閥 外形尺寸圖 |
九、氣動隔膜調節閥 主要連接尺寸
| 公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| L |
145 |
155 |
165 |
190 |
210 |
240 |
270 |
335 |
| L1 |
280 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
| H2 |
429 |
429 |
470 |
480 |
485 |
660 |
730 |
780 |
| H3 |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
| C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
| A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
注：表中尺寸爲不帶标準附件數據。另由於(yú)産品改進技術創新參數可能有一定變(biàn)化，請咨詢公司技術部門索取新數據。
相關名稱：ZJSG氣動隔膜調節閥,氣動耐腐蝕調節閥,氣動氯氣調節閥
