ZJSBW氣動夾套保溫調節閥
一、氣動夾套保溫調節閥 産品概述
本公司生産的ZJSBW氣動夾套保溫調節閥閥芯採用上導向結構,閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調範圍廣,流量特性精度高,符合IEC534-2-1976标準。氣動夾套保溫調節閥由精小型薄膜執行器及低流阻調節閥閥體組成,多彈簧執行機構高度低、重量輕、裝備簡便。氣動單座調節閥配以閥門定位器,将電流信号轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道内流體的壓力、流量、溫度、液位等工藝參數的連續調節。 氣動夾套保溫調節閥适用於需要保溫的場合。當工藝介質的結晶溫度低於環境溫度或流體溫度降低,造成粘度增加或流體出現凝固時,這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置,使工藝介質滿足過程控制的需要。 氣動夾套保溫調節閥的洩漏量符合ANSI B16.104标準。
|
|
ZJSBW氣動夾套保溫調節閥 |
二、氣動夾套保溫調節閥 主要技術參數
1、閥體
| 閥體形式 |
直通鑄造球型閥+保溫夾套 |
| 公稱通徑 |
DN20~150mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4 |
| 法蘭标準 |
GB/T9113、 JB/T79、HG20594及其他标準 |
| 連接形式 |
法蘭(FF RF RTJ)、焊接(SW BW) |
| 閥蓋形式 |
保溫型-29~+425 |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
金屬石墨纏繞墊、石墨填料 |
| 閥體材料 |
鑄鋼(WCB)、不鏽鋼(CF8、CF8M、CF3、CF3M)、鉻钼鋼 |
2、閥内件
| 閥芯形式 |
單座柱塞型閥芯、套筒導向型閥芯 |
| 流量特性 |
線性、等百分比 |
| 閥芯材料 |
不鏽鋼 (304、304L、316、316L) |
3、執行機構及附件、作用形式
| 配置執行器類别 |
ZHA/B多彈簧簿膜執行機構 |
| 執行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
| 行程 |
10、16 |
24 |
40 |
40、60 |
100 |
| 彈簧範圍(KPa) |
20~100(标準)、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 |
140~400KPa |
| 氣源接口 |
RC1/4" |
| 環境溫度 |
-30~+70℃ |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、手輪機構等 |
| 作用形式 |
氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC) |
三、氣動夾套保溫調節閥 主要性能指标
| 項目 |
不帶定位器 |
帶定位器 |
| 基本誤差% |
±5.0 |
±1.0 |
| 回差% |
3.0 |
1.0 |
| 死區% |
3.0 |
0.4 |
| 始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
| 始點 |
±5.0 |
±1.0 |
| 氣關 |
始點 |
±5.0 |
±1.0 |
| 終點 |
±2.5 |
±1.0 |
| 額定行程偏差% |
≤2.5 |
| 洩露量L/h |
0.01%×閥額定容量 |
| 可調範圍R |
30:1 |
四、氣動夾套保溫調節閥 額定流量系數Kv、允許壓差
| 公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 額定流量系數(KV) |
單座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
440 |
| 套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
360 |
| 允許壓差(MPa) |
單座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0.6 |
| 套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.1 |
| 公稱壓力(MPa) |
1.6、2.5、4.0、6.4 |
| 額定行程 |
16 |
25 |
40 |
60 |
| 配用執行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
五、氣動夾套保溫調節閥 主要外形圖
|

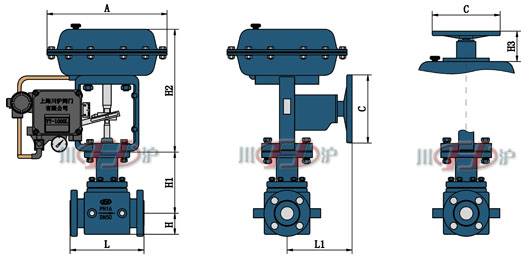

ZJSBW氣動夾套保溫調節閥 外形尺寸圖 |
六、氣動夾套保溫調節閥 主要連接尺寸
| 公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
| PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
| PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
| H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
| PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
| PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
| H1 |
152 |
152 |
177 |
177 |
183 |
221 |
221 |
230 |
315 |
355 |
| H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
| H3 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
| L1 |
289 |
289 |
289 |
289 |
289 |
347 |
347 |
347 |
476 |
476 |
| A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
| D |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
注:表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取新數據。
相關名稱:氣動保溫調節閥,氣動夾套保溫調節閥,氣動保溫單座調節閥
