ZJSPF46氣動襯氟調節閥
一、氣動襯氟調節閥 産品概述
本公司研發生産的ZJSPF46氣動襯氟調節閥、耐腐蝕氣動調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體内壁和閥内組件均採用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又採用聚四氟乙烯波紋管密封。氣動襯氟調節閥廣泛适用於酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
氣動襯氟調節閥其主要特點如下：
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。採用波紋管和填料雙重密封，確保無滲漏。
3、洩漏量小。由於閥芯、閥座採用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。 産品符合GB/T4213-92。
|
|
ZJSPF46氣動襯氟調節閥 |
二、氣動襯氟調節閥 主要技術參數
1、閥體
| 閥體形式 |
直通單座鑄造球型閥 |
| 公稱通徑 |
DN20～150mm |
| 公稱壓力 |
PN1.0、PN1.6、PN2.5MPa |
| 法蘭标準 |
GB/T9113、 JB/T79、HG20594及其他标準 |
| 連接形式 |
法蘭(FF RF RTJ) |
| 閥蓋形式 |
标準型-40～+150℃、波紋管型-40～+150℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料 |
| 閥體材料 |
鑄鋼襯四氟(WCB+F46)、不鏽鋼襯四氟(CF8+F46) |
2、閥内件
| 閥芯形式 |
單座柱塞型 |
| 流量特性 |
等百分比 |
| 閥芯材料 |
不鏽鋼 (304、304L、316、316L)+F46 |
3、執行機構及附件、作用形式
| 執行器型式 |
ZHA/B多彈簧簿膜執行機構 |
| 執行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
| 行程 |
10、16 |
25 |
40 |
40、60 |
100 |
| 彈簧範圍(KPa) |
20～100（标準）、20～60、60～100、40～200、80～240 |
| 膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 |
140～400KPa |
| 氣源接口 |
RC1/4" |
| 環境溫度 |
-30～+70℃ |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、手輪機構等 |
| 作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
三、氣動襯氟調節閥 主要性能指标
| 項目 |
不帶定位器 |
帶定位器 |
| 基本誤差% |
±5.0 |
±1.0 |
| 回差% |
≤3.0 |
≤1.0 |
| 死區% |
≤3.0 |
≤0.4 |
| 始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
| 始點 |
±5.0 |
±1.0 |
| 氣關 |
始點 |
±5.0 |
±1.0 |
| 終點 |
±2.5 |
±1.0 |
| 額定行程偏差% |
≤2.5 |
| 洩露量L/h |
0.01%×閥額定容量 |
| 可調範圍R |
30：1 |
四、氣動襯氟調節閥 額定流量系數Kv、允許壓差
| 公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 額定流量系數(KV) |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
| 允許壓差(MPa) |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0.6 |
| 額定行程 |
16 |
25 |
40 |
60 |
| 配用執行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B45 |
五、氣動襯氟調節閥 主要零件材料
| 閥體、閥蓋 |
ZG230-450襯F46 |
| 閥座、閥芯 |
304襯F46 |
| 閥杆 |
304襯F46 |
| 導向套 |
304襯F46 |
| 波紋管 |
不鏽鋼+F46 |
六、氣動襯氟調節閥 主要外形圖
|

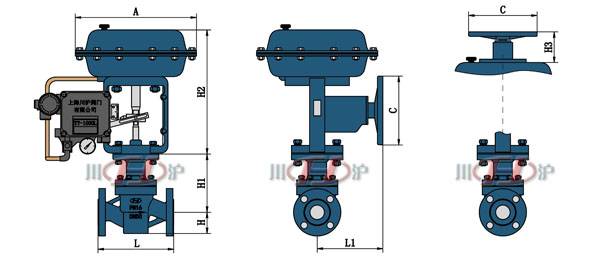

ZJSPF46氣動襯氟調節閥 外形尺寸圖 |
七、氣動襯氟調節閥 主要連接尺寸
| 公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
| PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
| H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
| PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
| H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
| H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
| H3 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
| L1 |
289 |
289 |
289 |
289 |
289 |
347 |
347 |
347 |
476 |
476 |
| A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
| C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
相關名稱：氣動襯氟調節閥,ZJSPF46襯四氟氣動調節閥,耐腐蝕氣動調節閥
