ZJHSP/M氣動活塞式調節閥
一、氣動活塞式調節閥 産品概述
川滬公司生産的的ZJHSP/M氣系列氣動活塞式調節閥是由ZSA(B)型彈簧活塞式執行機構和精小型單座(套筒)閥體組成,結構更輕小,推力更大,但靈敏度稍差。氣動活塞式調節閥配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制。 氣動活塞式調節閥廣泛應用於精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。 氣動活塞式調節閥閥芯採用平衡式結構,許用壓差大,抗振性好,噪聲低、穩定性好,裝拆簡便,選擇不同的彈簧範圍可得需要的許用壓差。 氣動活塞式調節閥應用於要求噪音低,工作壓差大或安裝位置受限制及要求響應速度快的工業銷售過程自控系統中 。
|
|
ZJHSP/M氣動活塞式調節閥 |
二、氣動活塞式調節閥 主要技術參數
1、閥體
| 閥體形式 |
直通鑄造球型閥 |
| 公稱通徑 |
DN20~200mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4 |
| 法蘭标準 |
GB/T9113、 JB/T79、HG20594及其他标準 |
| 連接形式 |
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(适用於1″以内) |
| 閥蓋形式 |
标準型-17~+250℃、高溫型+250~+450℃、低溫型-60~-196℃、波紋管密封型-40~+350℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥體材料 |
鑄鋼(WCB)、不鏽鋼(CF8、CF8M、CF3、CF3M)、鉻钼鋼、鑄鋼襯四氟(WCB+F46) |
2、閥内件
| 閥芯形式 |
單座柱塞型閥芯 |
| 流量特性 |
線性、等百分比 |
| 閥芯材料 |
不鏽鋼 (304、304L、316、316L) |
3、執行機構及附件、作用形式
| 執行器型式 |
ZSA/B、ZSN型氣動活塞式執行機構 |
| 執行器型号 |
ZSA/B-2P |
ZSA/B-3P |
ZSA/B-4P |
ZSA/B-5P |
ZSA/B-6P |
| 氣缸直徑 |
125 |
160 |
200 |
250 |
320 |
| 行程 |
10、16 |
16、25 |
25、40 |
50、60 |
60、100 |
| 彈簧範圍(KPa) |
氣關式:40~200,氣關式80~240,100~200,200~350,350~500 |
| 供氣壓力(MPa) |
ZSA,ZSN爲0.4-0.6;ZS-P:氣開比彈簧範圍上限大0.05 氣關按上限+下限+0.05 |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、手輪機構等 |
| 作用形式 |
氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC) |
三、氣動活塞式調節閥 主要性能指标
| 項目 |
指标值 |
項目 |
帶定位器 |
| 基本誤差% |
1.0 |
始終點偏差值% |
氣開 |
始點 |
1.0 |
| 終點 |
| 回差% |
1.0 |
氣關 |
始點 |
1.0 |
| 死區% |
0.4 |
終點 |
| 額定行程偏差% |
2.5 |
允許洩漏量L/h |
閥額定容量 |
四、氣動活塞式調節閥 額定流量系數Kv、允許壓差
| 公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 閥座直徑 dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數KV |
單座 |
11 |
17 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
| 套筒 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
| 允許壓差(MPa) |
單座 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
| 套筒 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
| 額定行程 |
16 |
25 |
40 |
60 |
100 |
| 執行器型号 |
ZSA/B-2P |
ZSA/B-3P |
ZSA/B-4P |
ZSA/B-5P |
ZSA/B-6P |

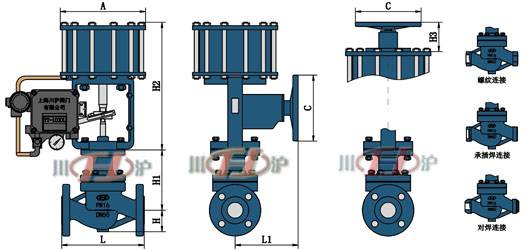

五、氣動活塞式調節閥 主要外形圖
|
ZJHSP/M氣動活塞式調節閥 外形尺寸圖 |
六、氣動活塞式調節閥 主要連接尺寸
| 公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
PN16/25 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
| PN40 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
| PN64 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
| H |
PN16/25 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
| PN40 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
| PN64 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
| H1 |
396 |
428 |
428 |
436 |
415 |
464 |
507 |
690 |
840 |
632 |
725 |
882 |
| H2 |
290 |
290 |
325 |
325 |
440 |
440 |
440 |
590 |
590 |
590 |
640 |
640 |
| H3 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
380 |
380 |
| L1 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
560 |
560 |
| A |
148 |
148 |
185 |
185 |
232 |
232 |
232 |
283 |
283 |
283 |
283 |
283 |
| C |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
400 |
400 |
注:表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取新數據。
