一、衛生級氣動調節閥 産品概述
本公司研發生産的ZTRS衛生級氣動調節閥适用於各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔淨蒸汽、酒類、飲料、生化工業過程控制場合。
衛生級氣動調節閥採用多彈簧薄膜執行機構及衛生級調節閥閥體組成。
衛生級氣動調節閥具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調範圍廣、流量精度高，完全符合IEC534-1978标準。
衛生級氣動調節閥洩漏量符合ANSIB16.104标準。
衛生級氣動調節閥採用角型設計確保閥門自排放，标準電子抛光，光滑表面確保清潔，無介質積存區域，不會産生潛在的污染。
氣動衛生調節閥可快速拆裝閥體和閥帽，使閥門打開和維修快捷容易，使過程停機時間縮短。
|
|
ZTRS衛生級氣動調節閥 |
二、衛生級氣動調節閥 主要技術參數
1、閥體
| 閥體形式 |
角型鑄造球型閥(電子抛光處理) |
| 公稱通徑 |
DN15～100mm |
| 公稱壓力 |
PN1.0MPa |
| 法蘭标準 |
卡箍式、法蘭式（如無合同約定，将按卡箍式連接供貨） |
| 連接形式 |
法蘭(FF RF RTJ) |
| 閥蓋形式 |
标準型-17～+150℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
三元乙丙橡膠、聚四氟乙烯 |
| 閥體材料 |
304、304L、316、316L |
2、閥内件
| 閥芯形式 |
單座柱塞型閥芯 |
| 流量特性 |
線性、等百分比 |
| 閥芯材料 |
不鏽鋼 (304、304L、316、316L) |
3、執行機構及附件、作用形式
| 執行器名稱 |
ZHA/B多彈簧簿膜執行機構 |
| 執行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
| 有效面積(cm2) |
350 |
350 |
560 |
| 行程(mm) |
10、16 |
25 |
40 |
| 彈簧範圍 |
1.5～3kg/cm2（0.15～0.3MPa） |
| 膜片材料 |
乙丙橡膠夾尼龍布 |
| 氣源接口 |
RC1/4" |
| 環境溫度 |
-30～+70℃ |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、手輪機構等 |
| 作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
三、衛生級氣動調節閥 主要性能指标
| 項目 |
不帶定位器 |
帶定位器 |
| 基本誤差% |
±5.0 |
±1.0 |
| 回差% |
≤3.0 |
≤1.0 |
| 死區% |
≤3.0 |
≤0.4 |
| 始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
| 始點 |
±5.0 |
±1.0 |
| 氣關 |
始點 |
±5.0 |
±1.0 |
| 終點 |
±2.5 |
±1.0 |
| 額定行程偏差% |
≤2.5 |
| 洩露量L/h |
0.01%×閥額定容量 |
| 可調範圍R |
30：1 |
四、衛生級氣動調節閥 額定流量系數Kv、允許壓差
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 閥座直徑 dN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 額定流量系數KV |
線性 |
5.2 |
6.3 |
6.9 |
11.2 |
17.6 |
27.5 |
44.7 |
69.3 |
110 |
| 等百分 |
4.8 |
5.6 |
6.3 |
10.5 |
16 |
25 |
40.5 |
63.6 |
100 |
| 額定行程(mm) |
10 |
16 |
25 |
40 |
| 執行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
五、衛生級氣動調節閥 主要零件材料
| 閥體 |
304 |
314 |
316 |
316L |
| 閥蓋 |
304 |
314 |
316 |
316L |
| 墊片 |
聚四氟乙烯(PTFE) |
| 閥内件 |
304 |
314 |
316 |
316L |
| 卡箍 |
304 |
314 |
316 |
316L |
| 填料 |
V型聚四氟乙烯(PTFE) |
六、衛生級氣動調節閥 主要外形圖
|

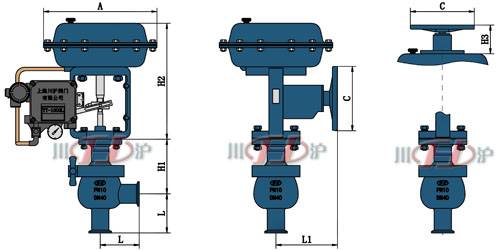

ZTRS衛生級氣動(dòng)調(diào)節閥 外形尺寸圖 |
七、衛生級氣動調節閥 主要連接尺寸
| 公稱通徑 DN(mm) |
25 |
40 |
50 |
65 |
80 |
| L |
100 |
105 |
105 |
155 |
155 |
| L0 |
100 |
125 |
125 |
175 |
175 |
| H1 |
470 |
480 |
480 |
510 |
510 |
| H3 |
180 |
180 |
180 |
236 |
236 |
| L1 |
289 |
289 |
289 |
347 |
347 |
| A |
282 |
22 |
282 |
360 |
360 |
| D |
220 |
220 |
220 |
270 |
270 |
注：表中尺寸爲不帶标準附件數據。另由於(yú)産品改進技術創新參數可能有一定變(biàn)化，請咨詢公司技術部門索取新數據。
