一、自力式壓力調節閥 産品概述
V230D02自力式壓力調節閥(閥前)，由控制閥門、執行器和一個設定壓力的彈簧組成。自力式壓力調節閥适用於非腐蝕性的液體、氣體和蒸汽，在系統管道中的閥後壓力控制，當閥前壓力升高時，控制閥開啓。 |
 |
V230D02自力式壓力調節閥(閥前) |
二、自力式壓力調節閥 主要技術參數
1、閥體
| 閥體形式 | 直通鑄造球型閥 | |
|---|---|---|
| 公稱通徑 | DN15～250mm | |
| 公稱壓力 | PN1.6、4.0MPa | |
| 法蘭标準 | ANSI、JIS、DIN、GB、JB（特殊可按用戶提供） | |
| 閥體材料 | 鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） | |
| 閥芯材料 | 硬密封 | 不鏽鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） |
| 軟密封 | 不鏽鋼鑲嵌橡膠圈 | |
| 壓力平衡 | 不鏽鋼波紋管（DN15～125）、平衡膜片（DN150～250） | |
2、執行器
| 有效面積(cm2) | 32※ | 80 | 250 | 630 |
|---|---|---|---|---|
| 壓力設定範圍(MPa) | 1.0～1.6 | 0.1～0.5 | 0.015～0.12 | 0.005～0.035 |
| 0.3～1.1 | 0.05～0.25 | 0.01～0.06 | ||
| 保證壓力閥正常工作的 小壓差△Pmin(MPa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允許上下膜室之間大壓差(MPa) | 2.0 | 1.25 | 0.4 | 0.55 |
| 材料 | 膜蓋：鋼闆鍍鋅； 膜片：EPDM或FKM夾纖維 | |||
| 控制管線、接頭 | 銅管或鋼管10×1； 卡套式接頭：R1/4" | |||
三、自力式壓力調節閥 主要性能指标
| 公稱通徑 | 15～125mm | 150～250mm | |
|---|---|---|---|
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷卻罐≤200℃ | 冷卻罐和加長件≤200℃ | ||
| 冷卻罐和散熱片≤350℃ ※ | 冷卻罐和加長件≤300℃ ※ | ||
| 軟密封 | ≤150℃ | ||
四、自力式壓力調節閥 允許工作溫度
| 設定偏差值 | ±8% | |||
|---|---|---|---|---|
| 允許洩露量 （在規定實驗條件下） |
硬密封 | 4×0.01%閥額定容量 | ||
| 軟密封 | DN15～50 | DN65～125 | DN150～250 | |
| 10氣泡/min | 20氣泡/min | 40氣泡/min | ||
五、自力式壓力調節閥 主要外形圖
 |
 |
 |
DN15~125 |

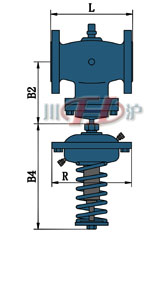

DN150~250 |

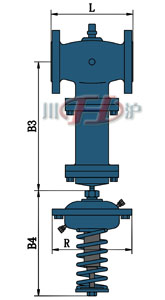

DN150~250 (帶有閥體加長件) |
六、自力式壓力調節閥 主要連接尺寸
| 公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
| B | 50 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 640 |
| B1 | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 326 | 354 | 404 |
| B2 | - | - | - | - | - | - | - | - | - | - | 326 | 354 | 404 |
| B3 | - | - | - | - | - | - | - | - | - | - | 630 | 855 | 1205 |
| B4 | 430 | 430 | 430 | 430 | 430 | 430 | 470 | 470 | 470 | 470 | 520 | 520 | 520 |
| R | 172 | 172 | 172 | 172 | 172 | 172 | 263 | 263 | 263 | 263 | 380 | 380 | 380 |
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
