一、美标卡套式軟密封旋塞閥 産品概述
|
上海川滬閥門有限公司專業生産的X61F美标卡套式軟密封旋塞閥适用於公稱壓力CLASS150-900LBS，工作溫度-29℃-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。美标卡套式旋塞閥，執行标準是ANSI B16.10，一般採用對焊連接，适用於高壓工況。 |
二、美标卡套式軟密封旋塞閥 産品型号和圖片
 |

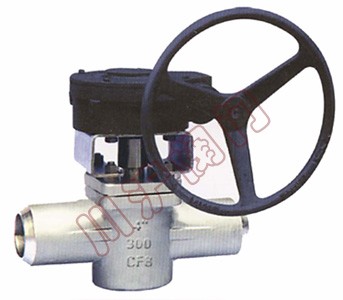

美标卡套式軟密封旋塞閥 |
三、美标卡套式軟密封旋塞閥 技術參數
| 型号 | 壓力級(LB) | 試驗壓力PS(MPa) | 适用介質 | 适用溫度(℃)聚四氟乙烯 | ||
| 殼體 | 密封(水) | 低壓密封(氣) | ||||
| X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C |
150 | 3.0 | 2.2 | 0.5~0.7 | 水、蒸汽、油品 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||
| X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C |
150 | 3.0 | 2.2 | 0.5~0.7 | 硝酸類 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||
| X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C |
150 | 3.0 | 2.2 | 0.5~0.7 | 硝酸類 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||
四、美标卡套式軟密封旋塞閥 外形尺寸圖
 |

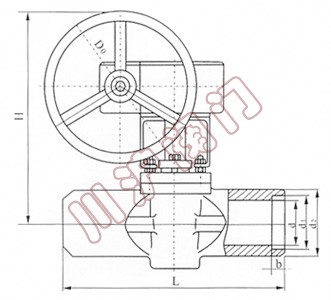

美标卡套式軟密封旋塞閥 外形尺寸圖 |
五、美标卡套式軟密封旋塞閥 外形連接尺寸
| 壓力 | 公稱通徑 | 尺寸 | ||||||
| NPS(inch) | (mm) | d1 | d2 | L | b | H | D0 | |
| 150 LB | 1/2 | 13 | 21.8±0.1 | 38 | 108 | 10 | 110 | 160 |
| 3/4 | 19 | 27.2±0.1 | 43 | 117 | 13 | 115 | 160 | |
| 1 | 25 | 33.9±0.1 | 49 | 127 | 13 | 115 | 190 | |
| 11/4 | 32 | 42.7±0.1 | 56 | 140 | 13 | 135 | 190 | |
| 11/2 | 38 | 48.8±0.1 | 65 | 165 | 13 | 140 | 240 | |
| 2 | 51 | 61.2±0.1 | 78 | 178 | 16 | 150 | 305 | |
| 21/2 | 64 | 74±0.2 | 90 | 190 | 16 | 165 | 305 | |
| 3 | 78 | 90±0.15 | 105 | 203 | 16 | 180 | 450 | |
| 4 | 102 | 115.6±0.15 | 126 | 229 | 19 | 380 | 500 | |
| 300Lb | 1/2 | 13 | 21.8±0.1 | 38 | 140 | 10 | 110 | 175 |
| 3/4 | 19 | 27.2±0.1 | 43 | 152 | 13 | 115 | 175 | |
| 1 | 25 | 33.9±0.1 | 49 | 165 | 13 | 115 | 175 | |
| 11/4 | 32 | 42.7±0.1 | 56 | 178 | 13 | 135 | 220 | |
| 11/2 | 38 | 48.8±0.1 | 65 | 190 | 13 | 140 | 280 | |
| 2 | 51 | 61.2±0.1 | 78 | 216 | 16 | 150 | 305 | |
| 21/2 | 64 | 74±0.2 | 90 | 241 | 16 | 165 | 350 | |
| 3 | 78 | 90±0.15 | 105 | 283 | 16 | 180 | 450 | |
| 4 | 102 | 115.6±0.15 | 126 | 305 | 19 | 380 | 300 | |
|
|
