CS49圓盤式疏水閥
川滬首頁 >> 疏水閥 >> CS49圓盤式疏水閥
一、CS49圓盤式疏水閥 産品概述
|
上海川滬閥門有限公司專業生産的CS49圓盤式疏水閥用來自動排除蒸汽管道，用熱設備中的凝結水，以保證管道暢通，提高熱效率。用於石油、化工、食品、印染、紡織、醫藥等行業的蒸汽管網中的蒸汽總管、支管、汽水分離器等場合，還可用於烘房、烘箱、熱壓機等用汽設備中。 工作原理： CS49圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化.使動作件閥片上下壓差變化，啓動閥片開啓和關閉，從而達到阻汽排水目的。 |
二、CS49圓盤式疏水閥 産品型号和圖片
 |
CS49圓盤式疏水閥 |
三、CS49圓盤式疏水閥 主要參數
| 型号 | PN | 工作壓力/MPa | 适用溫度/℃ | 适用介質 |
| CS49H-16、 S49H-16 | 16 | 1.6 | ≤203 | 蒸汽、凝結水 |
| CS49H-16C | 16 | 1.6 | ≤203 | |
| CS49H-25 | 25 | 2.5 | ≤210 | |
| CS49H-40 | 40 | 4.0 | ≤247 |

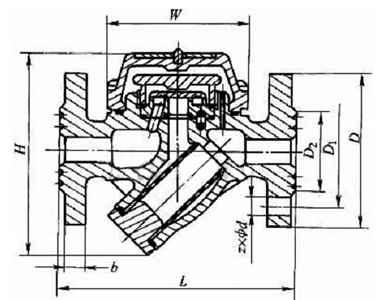

四、CS49圓盤式疏水閥 外形尺寸圖
 |
CS49圓盤式疏水閥外形尺寸圖 |
五、CS49圓盤式疏水閥 外形連接尺寸
| DN | L | H | D | D1 | D2 | b | z×Φd | 重量/kg |
| 15 | 150 | 70 | 95 | 56 | 54 | 16 | 4×Φ13.5 | 4 |
| 20 | 190 | 70 | 105 | 75 | 58 | 16 | 4×Φ13.5 | 4.2 |
| 25 | 200 | 70 | 115 | 85 | 68 | 16 | 4×Φ13.5 | 4.5 |
| 32 | 230 | — | 135 | 100 | 78 | 18 | 4×Φ17.5 | 6 |
| 40 | 230 | — | 145 | 110 | 85 | 18 | 4×Φ17.5 | 8 |
| 50 | 230 | — | 160 | 125 | 100 | 20 | 4×Φ17.5 | 9 |
| 65 | 270 | — | 185 | 145 | 122 | 20 | 4×Φ17.5 | 13.5 |
| 80 | 280 | — | 200 | 160 | 133 | 22 | 4×Φ17.5 | 17.5 |
| 100 | 300 | — | 215 | 180 | 155 | 24 | 4×Φ17.5 | 20 |
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
