CS47雙金屬片疏水閥
川滬首頁 >> 疏水閥 >> CS47雙金屬片疏水閥
一、CS47雙金屬片疏水閥 産品概述
|
上海川滬閥門有限公司專業生産的CS47雙金屬片式疏水閥主要用於顯熱加熱的場合，能自動排除低於設定溫度的凝結水，而将高於設定溫度的凝結水保留在閥的入口處，對提高和節約能源起著重要的作用。 CS47雙金屬片式疏水閥的産品特點： 雙金屬片式疏水閥採用雙金屬片，能在廣泛壓力範圍不經調整就可使用；靈敏的熱感應，能連續排水，沒有噪聲，抗腐蝕性強；體積小，安裝方便，任意角度可安裝。 |
二、CS47雙金屬片疏水閥 産品型号和圖片
 |
CS47雙金屬片疏水閥 |
三、CS47雙金屬片疏水閥 主要參數
| 型号 | PN | 工作壓力/MPa | 适用溫度/℃ | 适用介質 |
| CS17H-16C CS47H-16C CS67H-16C |
16 | 1.6 | ≤425 | 水、蒸汽 |
| CS17H-25 CS47H-25 CS67H-25 |
25 | 2.5 | ≤425 | 水、蒸汽 |
| CS17H-40 CS47H-40 CS67H-40 |
40 | 4.0 | ≤425 | 水、蒸汽 |

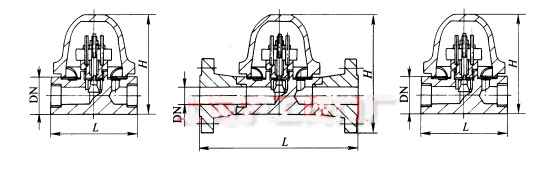

四、CS47雙金屬片疏水閥 外形尺寸圖
 |
CS47雙金屬片疏水閥外形尺寸圖 |
五、CS47雙金屬片疏水閥 外形連接尺寸
| CS17H-16C CS17H-25 CS17H-40 | CS47H-16C CS47H-25 CS47H-40 | ||||||
| DN | 15 | 20 | 25 | DN | 15 | 20 | 25 |
| L | 100 | 100 | 100 | D | 165 | 165 | |
| H | 116 | 116 | 116 | H | 144 | 148 | 155 |
| 重量/kg | 3.5 | 3.5 | 3.6 | 重量/kg | 5.5 | 6.0 | 6.5 |
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
