一、700X水泵控制閥 産品概述
上海川滬閥門有限公司生産的700X水泵控制閥，是一種安裝在高層建築以及 其他給水系統的水泵出口處，防止介質倒流的逆止類閥門。當水泵即将停止供水前，閥門先行緩慢關閉90%左右，防止突然停泵而産生的水錘和水擊聲；當水泵完 全停止後，閥門再完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而産生反轉。該産品是水泵出口必不可少的保護裝置。閥門呈流線型設計，通過電磁閥的導控實現準確的啓閉，使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝、維修方便。 |
二、700X水泵控制閥 産品型号和圖片
三、700X水泵控制閥 主要外形和連接尺寸
| DN |
80 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
| L |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
| H1 |
160 |
180 |
200 |
270 |
310 |
320 |
370 |
430 |
480 |
525 |
580 |
635 |
| H |
395 |
405 |
430 |
510 |
560 |
585 |
675 |
730 |
760 |
840 |
910 |
910 |

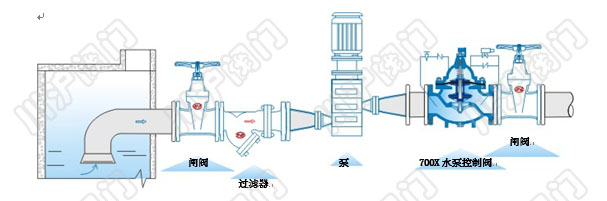

四、700X水泵控制閥 安裝示意圖
五、700X水泵控制閥 維修和維護
水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥内零部件損壞時，請按下列指示進行拆卸。（注：内閥内一般消耗損傷品爲膜片和○型圈，其它内部零件損傷甚少）
1.先将主閥前後端閘閥關閉。
2.将主閥蓋上的配管接頭螺絲松開,釋放閥内壓力。
3.将所有螺絲取下，包括控制管路中的必要銅管的螺帽。
4.取閥蓋和彈
5.将軸芯、膜片、活塞等取下，切勿損傷膜片。
6.将以上各項東西取出後，檢查膜片及○型圈是否損壞；如無損壞請勿再分自行争其内部零件。
7.如發現膜片或○型圈有損壞，請将軸芯上的螺帽松脫，逐浙分解出膜片或型圈，取出後重新換上新的膜片或○型圈。
8.詳細檢視主閥内部閥座、軸芯等是否有損壞，若有其它雜物在主閥内部将其清理出。
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
