500X持壓洩壓閥

川滬首頁 >> 水利控制閥 >> 500X持壓洩壓閥

一、500X持壓洩壓閥産品概述

上海川滬閥門有限公司生産的500X持壓洩壓閥主要用於消防或其他供水系統中，以防止系統超壓或維持消防供水系統的壓力。消防泵關閉後還可以減小水錘的沖擊。也用於大型供水系統的水錘消除裝置。並且閥門控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環暢通無阻，使閥門能安全可靠地運行。500X 洩壓持壓閥系統動作平穩、強度高、使用壽命長。适用於600mm 口徑以下的管道。

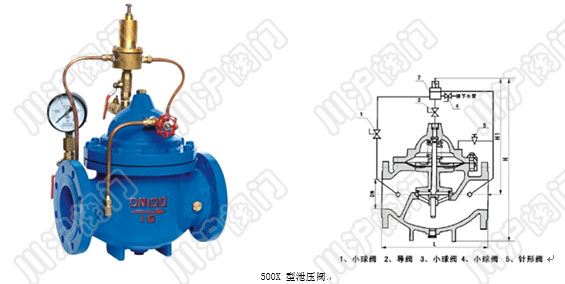

二、500X持壓洩壓閥産品型号和圖片

三、500X持壓洩壓閥主要外形和連接尺寸

公稱通徑DN（mm)	尺寸
公稱通徑DN（mm)	L	A1	A	H1	H
20	150	130	333	463	557
25	160	130	333	463	557
32	180	130	333	463	557
40	200	140	343	516	610
50	203	140	343	516	610
65	216	140	355	520	625
80	241	145	360	537	642
100	292	155	400	596	750
125	330	165	420	653	808
150	356	180	435	709	864
200	495	205	480	805	1135
250	622	225	530	855	1185
300	698	245	575	953	1325
350	787	275	620	990	1385
400	914	285	668	1030	1445
450	978	285	668	1030	1445
500	978	410	780	750	1110
600	1230	456	888	850	1286

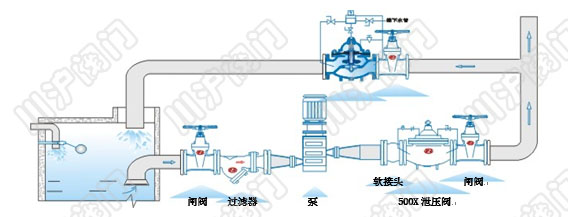

四、500X持壓洩壓閥安裝示意圖

五、500X持壓洩壓閥維修和維護

水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥内零部件損壞時，請按下列指示進行拆卸。（注：内閥内一般消耗損傷品爲膜片和○型圈，其它内部零件損傷甚少）
1.先将主閥前後端閘閥關閉。
2.将主閥蓋上的配管接頭螺絲松開,釋放閥内壓力。
3.将所有螺絲取下，包括控制管路中的必要銅管的螺帽。
4.取閥蓋和彈
5.将軸芯、膜片、活塞等取下，切勿損傷膜片。
6.将以上各項東西取出後，檢查膜片及○型圈是否損壞；如無損壞請勿再分自行争其内部零件。
7.如發現膜片或○型圈有損壞，請将軸芯上的螺帽松脫，逐浙分解出膜片或型圈，取出後重新換上新的膜片或○型圈。
8.詳細檢視主閥内部閥座、軸芯等是否有損壞，若有其它雜物在主閥内部将其清理出。

注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
