一、100X遙控浮球閥 産品概述
上海川滬閥門有限公司生産的100X遙控浮球閥主要安裝於水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球導閥控制關閉進水口停止供水；當水位下降後，主閥由浮球開關控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓幹擾；100X隔膜式遙控浮球閥可随水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。隔膜式閥門性能可靠、強度高、動作靈敏靈活适用於450mm口徑以下的管道。DN500mm口徑以上的建議使用活塞式。 |

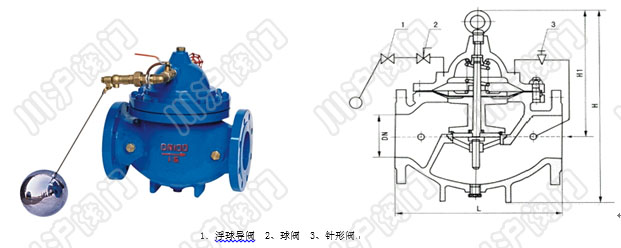

二、100X遙控浮球閥 産品型号和圖片
三、100X遙控浮球閥 主要外形和連接尺寸
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
205 |
216 |
250 |
320 |
365 |
415 |
500 |
605 |
698 |
787 |
914 |
978 |
978 |
1150 |
| H |
320 |
367 |
400 |
452 |
522 |
592 |
696 |
810 |
943 |
1200 |
1230 |
1230 |
1270 |
1600 |
四、100X遙控浮球閥 安裝示意圖
五、100X遙控浮球閥 維修和維護
水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥内零部件損壞時，請按下列指示進行拆卸。（注：内閥内一般消耗損傷品爲膜片和○型圈，其它内部零件損傷甚少）
1.先将主閥前後端閘閥關閉。
2.将主閥蓋上的配管接頭螺絲松開,釋放閥内壓力。
3.将所有螺絲取下，包括控制管路中的必要銅管的螺帽。
4.取閥蓋和彈
5.将軸芯、膜片、活塞等取下，切勿損傷膜片。
6.将以上各項東西取出後，檢查膜片及○型圈是否損壞；如無損壞請勿再分自行争其内部零件。
7.如發現膜片或○型圈有損壞，請将軸芯上的螺帽松脫，逐浙分解出膜片或型圈，取出後重新換上新的膜片或○型圈。
8.詳細檢視主閥内部閥座、軸芯等是否有損壞，若有其它雜物在主閥内部将其清理出。
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
