J23SA三閥組針型閥
川滬首頁 >> 針型儀表閥 >> J23SA三閥組針型閥
一、J23SA三閥組針型閥 産品概述
|
上海川滬專業生産的J23SA三閥組針型閥，一般應用於各種液壓管道上，可以分别接通不同的管道，對介質進行分流、合流等操作。設計壓力16-32MPa，材質主要有304不鏽鋼、316不鏽鋼等。 |
二、J23SA三閥組針型閥 産品型号和圖片
 |
 |
J23SA三閥組針型閥 J13W |
三、J23SA三閥組針型閥 閥門材質
| 零件名稱 Part name |
閥杆、閥蓋、螺栓 Pole 、Bonnet、Bolt |
閥杆、閥瓣、密封墊 Stem、Disc、Gasket | 填料 Packing |
墊片Gasket | 手輪Handwheel |
| J23SA-320 | 鉻鎳不鏽鋼 Cr. Ni Stainless steel |
不鏽鋼 Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
橡膠石棉闆 Latex asbestos | 優質碳鋼High grade carbon steel |

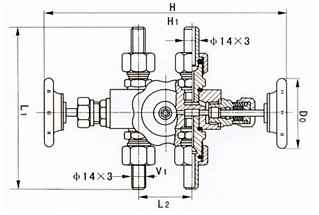

四、J23SA三閥組針型閥 外形連接尺寸
| 型号 Type |
公稱直徑 DN（mm） |
尺寸 Dimension | 重量Weight | ||||||
| L | V1 | Do | H | H1 | L1 | L1 | |||
| J23SA-320 | 6 | 260 | 14 | 65 | 175 | 190 | 160 | 54 | 2.6 |
五、J23SA三閥組針型閥 安裝注意事項
1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所标箭頭方向一緻，連接應牢固緊密。
2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家标準《通用閥門标志》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力爲公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏爲合格。嚴密性試驗時，試驗壓力爲公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
