J19H壓力表針型閥
川滬首頁 >> 針型儀表閥 >> J19H壓力表針型閥
一、J19H壓力表針型閥 産品概述
|
上海川滬專業生産的J19H壓力表針型閥使用壓力從 1.6~32MPa（MPa）都看滿足，主要材質有304、316不鏽鋼，連接方式主要是螺紋連接，适用於各種非腐蝕性或者腐蝕性介質。 |

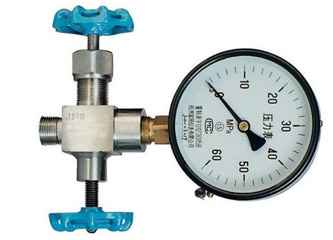

二、J19H壓力表針型閥 産品型号和圖片
 |
 |
J19H壓力表針型閥 J13W |
三、J19H壓力表針型閥 性能規範
| 型号 |
公稱壓力 Mpa | 試驗壓力PS(Mpa) | 工作壓力(Mpa) | 工作溫度(OC) | 适用介質 | ||
| J19H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540OC | 液化石油氣水，酸，蒸汽，油品等 |
| J19W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 OC | |
四、J19H壓力表針型閥 外形連接尺寸
| 型号 Type |
公稱直徑 DN（mm） |
尺寸 Dimension | 重量Weight | |||||||
| L1 | Do | D2 | D1 | H | H1 | M1 | Rc | |||
| J19H-320 | 6 | 100 | 65 | 14 | 5 | 100 | 110 | M20×1.5左 | - | 1.2 |
| J19W-320P | 15 | 85 | 65 | - | - | 100 | 110 | M20×1.5 | G1/2” | 1.0 |
五、J19H壓力表針型閥 安裝注意事項
1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所标箭頭方向一緻，連接應牢固緊密。
2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家标準《通用閥門标志》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力爲公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏爲合格。嚴密性試驗時，試驗壓力爲公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
