真空隔離閘閥

川滬首頁 >> 閘閥 >> 真空隔離閘閥

一、真空隔離閘閥産品概述

上海川滬閥門有限公司生産的真空隔離閘閥，NKZ41H/NKZ941H真空隔離閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該真空隔離閘閥适用於工作溫度≤425℃和≤550℃，工作介質爲水、蒸汽或空氣的管路上，作爲啓閉裝置；尤其适用於火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
1、設計瞭真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能。
2、選材考究，符全國内外相關标準，材料的全面質量高。
3、密封副配對先進合理，提高瞭密封性能，使用壽命長。
4、啓閉件採用平行閘闆雙向彈性密封，摩擦力小，啓閉輕松，維修方便，密封可靠，性能優良。
5、閥杆經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
6、法蘭墊片採用複合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。

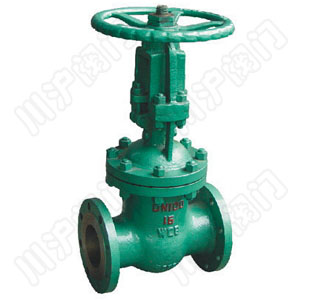

二、真空隔離閘閥産品型号和圖片

真空隔離(lí)閘閥(fá) NKZ41H

三、真空隔離閘閥主要技術參數

公稱壓力	試驗壓力
公稱壓力	殼體強度試驗	上密封試驗	密封試驗
2.5	3.8	2.8	2.8
4.0	6.0	4.4	4.4
6.4	9.6	70	7.0
10.0	150	11.0	11.0

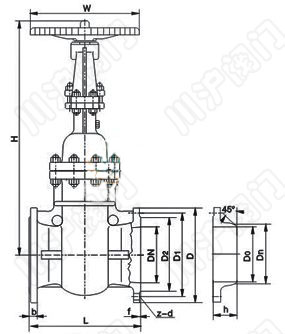

四、真空隔離閘閥外形尺寸圖

真空隔離閘閥外形尺寸圖

五、真空隔離閘閥外形連接尺寸

公稱通徑 DN/mm	公稱壓力 PN/MPa	主要外形尺寸和連接尺寸/mm									重量 kg
公稱通徑 DN/mm	公稱壓力 PN/MPa	L	H	D	D1	D2	b	f	z-d	Do	重量 kg
50	1.6	250	345	160	125	1OO	16	3	4-18	250	28
65		270	395	180	145	120	18	3	4-18	250	40
80		280	425	195	160	135	20	3	8-18	300	58
100		300	51O	215	180	155	20	3	8-18	300	75
125		325	570	245	21O	185	22	3	8-18	350	110
150		350	725	280	240	21O	24	3	8-23	350	150
200		400	820	335	295	265	26	3	12-23	400	223
250		450	890	405	355	320	30	3	12-25	450	326
300		500	1070	460	41O	375	30	3	12-25	550	432
350		550	1320	520	470	435	34	4	16-25	600	572
400		600	1450	580	525	485	36	4	16-30	650	740
450		650	1560	640	585	545	40	4	20-30	700	955
500		700	1720	705	650	608	44	4	20-34	750	1195
600		800	1880	840	770	718	48	5	20-41	800	1455
700		900	2085	g1O	840	788	50	5	24-41	850	211O
800		1OOO	2590	1020	950	898	52	5	24-41	950	2630
50	25	250	345	160	125	100	20	3	4-18	250	30
65		270	395	180	145	120	22	3	8-18	250	43
80		280	425	195	160	135	22	3	8-18	300	60
1OO		300	510	230	190	160	24	3	8-23	300	79
125		325	570	270	220	188	28	3	8-25	350	114
150		350	725	300	250	218	30	3	8-25	350	157
200		400	820	360	310	278	34	3	12-25	400	243
250		450	890	425	370	332	36	3	12-30	450	345
300		500	1070	483	430	390	40	4	16-30	550	455
350		550	1320	550	490	448	44	4	16-34	650	615
400			1450	610	550	505	48	4	16-34	700	794
450		650	1560	660	600	555	50	4	20-34	750	1018
500		700	1720	730	660	61O	52	4	20-41	800	1250
600		800	1880	840	770	718	56	5	20-41	850	1528
700		900	2085	955	875	815	60	5	24-48	900	2265
800		1000	2590	1070	990	930	64	5	24-48	1000	2847

六、真空隔離閘閥安裝注意事項

1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家标準《通用閥門标志》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力爲公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏爲合格。嚴密性試驗時，試驗壓力爲公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243标準要求，以閥瓣密封面無滲漏爲合格。
4）、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5）、帶傳動機構的閘閥，按産品使用說明書的規定安裝。

注：表中尺寸爲不帶标準附件數據。另由於(yú)産品改進技術創新參數可能有一定變(biàn)化，請咨詢公司技術部門索取新數據。
