平行式雙閘闆平闆閘閥
川滬首頁 >> 閘閥 >> 平行式雙閘闆平闆閘閥
一、平行式雙閘闆平闆閘閥 産品概述
|
上海川滬閥門有限公司生産的平行式雙閘闆平闆閘閥适用於液、氣介質管路和設備，作爲接通和斷流之用。安裝在水平管路上，且手輪朝上。特别适用於雙向流通管路、直通式流道，流阻小；啓閉較少力，不易産生水錘現象。 |
二、平行式雙閘闆平闆閘閥 産品型号和圖片
 |
平行式雙閘闆平闆閘閥 Z44W/H/Y |
三、平行式雙閘闆平闆閘閥 主要技術參數
| 型号 | PN | 工作壓力/MPa | 适用溫度/℃ | 适用介質 |
|---|---|---|---|---|
| Z44H-16C~160C | 16~160 | 1.6~16.0 | ≤425 | 天然氣、水、蒸汽、油品 |
| Z44Y-16C~160C | ||||
| Z44Y-16I~160I | ≤550 | 水、蒸汽、油品 | ||
| Z44Y-16P~160P | ≤150 | 硝酸類 | ||
| Z44Y-16R~160R | 醋酸類 |

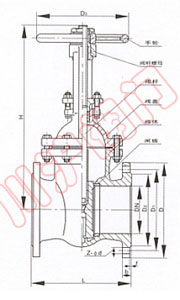

四、平行式雙閘闆平闆閘閥 外形尺寸圖
 |
平行式雙閘闆平闆閘閥 外形尺寸圖 |
五、平行式雙閘闆平闆閘閥 外形連接尺寸
| 型号 | 公稱通徑DN（mm） | 尺寸 | 重量 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b-f | Z-Φd | H | Do | |||
| Z44T-10 Z44W-10 Z44H-10 Z44F-10 |
40 | 165 | 145 | 145 | 85 | 18-3 | 4-18 | 240 | 135 | 16.5 |
| 50 | 180 | 160 | 160 | 100 | 20-3 | 4-18 | 260 | 180 | 20 | |
| 65 | 195 | 180 | 180 | 120 | 20-3 | 4-18 | 300 | 180 | 25.5 | |
| 80 | 210 | 195 | 195 | 135 | 22-3 | 4-18 | 345 | 200 | 31 | |
| 100 | 230 | 215 | 215 | 155 | 22-3 | 8-18 | 395 | 200 | 47 | |
| 125 | 255 | 245 | 245 | 185 | 24-3 | 8-18 | 478 | 240 | 64 | |
| 150 | 280 | 280 | 280 | 210 | 24-3 | 8-23 | 558 | 240 | 100 | |
| 200 | 330 | 335 | 335 | 265 | 26-3 | 8-23 | 720 | 320 | 144 | |
| 250 | 380 | 390 | 390 | 320 | 28-3 | 12-23 | 845 | 320 | - | |
| 300 | 420 | 440 | 440 | 368 | 28-4 | 12-23 | 990 | 400 | - | |
| 350 | 450 | 500 | 500 | 428 | 30-3 | 16-23 | 1100 | 400 | - | |
| 400 | 480 | 565 | 565 | 482 | 32-3 | 16-25 | 1200 | 500 | - | |
| 450 | 510 | 615 | 615 | 532 | 32-3 | 20-25 | 1300 | 500 | - | |
| 500 | 540 | 670 | 670 | 585 | 34-3 | 20-25 | 1500 | 500 | - | |
六、平行式雙閘闆平闆閘閥 安裝注意事項
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家标準《通用閥門标志》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力爲公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏爲合格。嚴密性試驗時，試驗壓力爲公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243标準要求，以閥瓣密封面無滲漏爲合格。
4）、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5）、帶傳動機構的閘閥，按産品使用說明書的規定安裝。
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
