鑄鐵閘閥

川滬首頁 >> 閘閥 >> 鑄鐵閘閥

一、鑄鐵閘閥産品概述

上海川滬閥門有限公司生産的Z41W鑄鐵閘閥主要用來接通或截斷管路中的介質;閘閥适用的壓力、溫度及口徑範圍很大，尤其适用於中、大口徑的管道。手動鑄鐵閘閥的傳動螺紋位於閥體内部，在啓閉過程中，閥杆隻做旋轉運動，閘闆在閥體内升降。因此,閥門的高度尺寸小。手動鑄鐵閘閥，通常在閥蓋上方裝設啓閉位置指示器，以适用於船舶、管溝等空間較小和粉塵含量大的環境。楔式剛性單閘闆結構簡單，尺寸小，使用比較可靠，它适用於石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啓閉用。

二、鑄鐵閘閥産品型号和圖片

鑄鐵閘閥 Z41W

三、鑄鐵閘閥主要技術參數

型号	公稱壓力MPa	試驗壓力MPa		工作溫度	使用介質
型号	公稱壓力MPa	密封	強度	工作溫度	使用介質
Z45H-10、Z41H-10	1.0	1.1	1.5	≤200℃	水、蒸汽、油
Z45T-10、Z41T-10				≤200℃	水、蒸汽、油
Z45W-10、Z41W-10				≤100℃	油品、煤氣

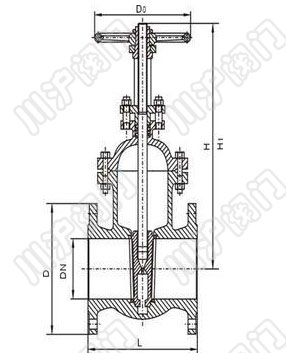

四、鑄鐵閘閥外形尺寸圖

鑄鐵閘閥外形尺寸圖

五、鑄鐵閘閥外形連接尺寸

稱壓力 PN(MPa)	公稱通徑 DN(mm)	标準值									參考值
稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	D6	b	f	f1	Z-φd	Do	H	質量
1.6	15	130	95	65	46		14	2		4-φ14	120	220	4
	20	150	105	75	55		14	2		4-φ14	140	256	6
	25	160	116	85	65		14	2		4-φ14	160	276	6
	32	180	135	100	78		16	2		4-φ18	180	280	7
	40	200	145	110	86		16	3		4-φ18	200	300	18
	50	250	160	125	100		16	3		4-φ18	240	358	29
	65	265	180	145	120		18	3		4-φ18	255	415	32
	80	280	195	160	135		20	3		8-φ18	280	435	46
	100	300	215	180	155		20	3		8-φ18	320	500	63
	150	350	280	240	210		24	3		8-φ23	360	675	134
	200	400	335	295	265		26	3		12-φ23	400	818	192
	250	450	405	355	320		30	3		12-φ25	456	970	273
	300	500	460	410	375		30	4		12-φ25	500	1140	379
	350	550	520	470	435		34	4		16-φ25	600	1280	590
	400	600	580	525	485		36	4		16-φ30	720	1450	850
	450	650	640	585	545		40	4		20-φ30	720	1580	910
	500	700	705	650	608		44	4		20-φ34	720	1675	958
	600	800	840	770	718		48	5		20-φ41	800	1990	1180
2.5	15	130	95	65	46		14	2		4-φ14	120	220	4
	20	150	105	75	55		14	2		4-φ14	140	256	6
	25	160	116	85	65		14	2		4-φ14	160	276	7
	32	180	135	100	78		18	2		4-φ18	180	280	8
	40	200	145	110	86		18	3		4-φ18	200	300	18
	50	250	160	125	100		20	3		4-φ18	240	358	29
	65	265	180	145	120		22	3		4-φ18	255	415	34
	80	280	195	160	135		22	3		8-φ18	280	435	46
	100	300	230	190	160		24	3		8-φ23	320	500	64
	150	350	300	250	218		30	3		8-φ25	360	675	134
	200	400	360	310	278		34	3		12-φ25	400	818	213
	250	450	425	370	332		36	3		12-φ30	456	970	290
	300	500	485	430	390		40	4		16-φ30	500	1140	399
	350	550	550	490	448		44	4		16-φ34	600	1280	631
	400	600	610	550	505		48	4		16-φ34	720	1450	900
	450	650	660	600	555		50	4		20-φ34	720	1580	965
	500	700	730	660	610		52	4		20-φ41	720	1675	1035
	600	800	840	770	718		56	5		20-φ41	800	1990	1260
4．0	50	250	160	125	100	88	20	3	4	4-φ18	280	371	30
	65	280	180	145	120	110	22	3	4	8-φ18	300	432	40
	80	310	195	160	135	12l	22	3	4	8-φ18	320	455	52
	100	350	230	190	160	150	24	3	4．5	8-φ23	360	551	82
	150	450	300	250	218	204	30	3	4．5	8-φ25	400	708	153
	200	550	375	320	282	260	38	3	4．5	12-φ30	450	885	262
	250	650	445	385	345	313	42	3	4．5	12-φ34	560	1015	366
	300	750	510	450	408	364	46	4	4．5	16-φ34	640	1160	563
	350	850	570	510	465	422		4	5	16-φ41	640	1310	920
	400	950	655	585	535	474	58	4	5	20-φ4l	720	1490	1350
	500	1150	755	670	612	576	62	4	5	20-φ4l	800	2050	2000
6.4	50	250	175	135	105	88	26	3	4	4-φ18	280	402	35
	65	280	200	160	130	110	28	3	4	8-φ18	300	450	43
	80	310	210	170	140	12l	30	3	4	8-φ18	320	475	62
	100	350	250	200	168	150	32	3	4．5	8-φ23	360	565	88
	150	450	340	280	240	204	38	3	4．5	8-φ25	400	712	180
	200	550	405	345	300	260	44	3	4．5	12-φ30	450	890	275
	250	650	470	400	352	313	48	3	4．5	12-φ34	560	1030	408
	300	750	530	460	412	364	54	4	4．5	16-φ34	720	1182	590

六、鑄鐵閘閥安裝注意事項

1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家标準《通用閥門标志》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力爲公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏爲合格。嚴密性試驗時，試驗壓力爲公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243标準要求，以閥瓣密封面無滲漏爲合格。
4）、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5）、帶傳動機構的閘閥，按産品使用說明書的規定安裝。

注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
