上海川滬閥門有限公司生産的PZ73X_PZ73H型刀型閘閥,刀型閘閥 它的啓閉件是閘闆,閘闆的運動方向與流體方向相垂直,靠可以切割纖維材料的刀刃形閘闆來切斷介質,閘闆有兩個密封面,常用的模式閘闆閥的兩個密封面形成楔形、楔形角随閥門參數而異,通常爲50,楔式刀型閘閥的閘闆可以做成一個整體,叫做剛性閘闆;也可以做成能産生微量變形的閘闆,以改善其工藝性,彌補密封面角度在加工過程中産生的偏差,這種閘闆叫做彈性閘闆。閥體實際上不存在腔室,閘闆在側面導向槽内升降,並由底部的凸耳緊壓在閥座上,如需達到較高的介質密封性時,可選用O形密封閥座實現雙向密封。刀閘閥具有較小的安裝空間,工作壓力低,不易堆積雜物,價格較低。
刀型閘閥關閉時,密封面可以隻依靠介質壓力來密封,即依靠介質壓力将閘闆的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是採用強制密封的,即閥門關閉時,要依靠外力強行将閘闆壓向閥座,以保證密封面的密封性。本類閥門在管道中一般應當水平安裝。 |
![]() |
手動刀型閘閥 PZ73H |
| 型号 | 材料 | |||
|---|---|---|---|---|
| 閥體 | 閥杆 | 密封面 | 填料 | |
| PZ73H-10C/16C | WCB | 2Cr13 | 硬質合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨環 |
| PZ73F-10P/16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| PZ73Y-10P/16P | CF8 (304) | 0Cr18Ni9 (304) | ||
![]() |

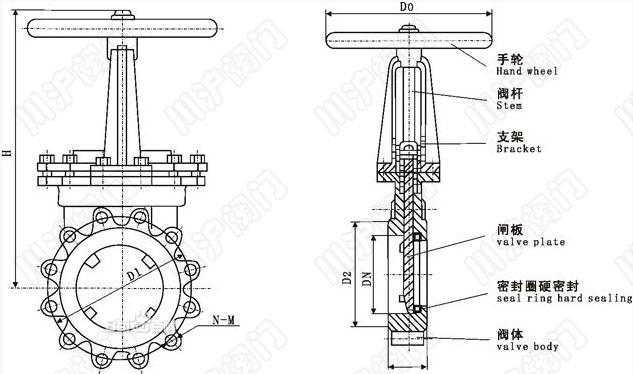

手動刀型閘閥 外形尺寸圖 |
| MPa | DN | L | D1 | D2 | H | N-M | D0 | W(Kg) |
|---|---|---|---|---|---|---|---|---|
| 1.0 | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8 |
| 65 | 48 | 120 | 145 | 298 | 4-M16 | 180 | 10 | |
| 80 | 51 | 135 | 160 | 315 | 4-M16 | 220 | 12 | |
| 100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 14 | |
| 125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 22 | |
| 150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 29 | |
| 200 | 70 | 265 | 295 | 540 | 8-M20 | 360 | 38 | |
| 250 | 70 | 320 | 350 | 630 | 12-M20 | 360 | 66 | |
| 300 | 76 | 368 | 400 | 780 | 12-M20 | 400 | 100 | |
| 350 | 76 | 428 | 460 | 885 | 16-M20 | 400 | 119 | |
| 400 | 89 | 482 | 515 | 990 | 16-M22 | 400 | 195 | |
| 450 | 89 | 532 | 565 | 1100 | 20-M22 | 530 | 285 | |
| 500 | 114 | 585 | 620 | 1200 | 20-M22 | 530 | 389 | |
| 600 | 114 | 685 | 725 | 1450 | 20-M27 | 600 | 529 | |
| 700 | 127 | 800 | 840 | 1700 | 24-M27 | 600 | 790 | |
| 800 | 127 | 898 | 950 | 2000 | 24-M30 | 680 | 850 | |
| 900 | 154 | 998 | 1050 | 2300 | 28-M30 | 680 | 900 | |
| 1000 | 165 | 1110 | 1160 | 2500 | 28-M30 | 700 | 1050 | |
| 1200 | 190 | 1325 | 1380 | 2800 | 32-M36 | 800 | 1300 | |
| 1.6 | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8.5 |
| 65 | 48 | 120 | 145 | 295 | 4-M16 | 180 | 10.7 | |
| 80 | 51 | 135 | 160 | 315 | 8-M16 | 220 | 13 | |
| 100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 15 | |
| 125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 23.5 | |
| 150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 31 | |
| 200 | 70 | 265 | 295 | 540 | 12-M20 | 360 | 40.7 | |
| 250 | 70 | 320 | 355 | 630 | 12-M20 | 360 | 70 | |
| 300 | 76 | 375 | 410 | 780 | 12-M22 | 400 | 107 | |
| 350 | 76 | 435 | 470 | 885 | 16-M22 | 400 | 129 | |
| 400 | 89 | 485 | 525 | 990 | 16-M27 | 400 | 215 | |
| 450 | 89 | 545 | 585 | 1100 | 20-M27 | 530 | 305 | |
| 500 | 114 | 608 | 650 | 1200 | 20-M30 | 530 | 410 | |
| 600 | 114 | 718 | 770 | 1450 | 20-M36 | 600 | 550 | |
| 700 | 127 | 788 | 840 | 1700 | 24-M36 | 600 | 820 | |
| 800 | 127 | 898 | 950 | 2000 | 24-M36 | 680 | 950 | |
| 900 | 154 | 998 | 1050 | 2300 | 28-M36 | 680 | 1020 | |
| 1000 | 165 | 1110 | 1170 | 2500 | 28-M42 | 700 | 1120 | |
| 1200 | 190 | 1325 | 1390 | 2800 | 32-M48 | 800 | 1480 |
1)、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。
2)、安裝在保溫管道上的各類手動閥門,手柄均不得向下。
3)、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家标準《通用閥門标志》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格後方準使用。強度試驗時,試驗壓力爲公稱壓力的1.5倍,持續時間不少於5min,閥門殼體、填料應無滲漏爲合格。嚴密性試驗時,試驗壓力爲公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB 50243标準要求,以閥瓣密封面無滲漏爲合格。
4)、手輪、手柄及傳動機構均不允許作起吊用,嚴禁碰撞。
5)、帶傳動機構的閘閥,按産品使用說明書的規定安裝。
注:表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取新數據。
|
|
