水封閘閥

川滬首頁 >> 閘閥 >> 水封閘閥

一、水封閘閥産品概述

上海川滬閥門有限公司生産的水封閘閥的啓閉件是閘闆，閘闆的運動方向與流體方向相垂直，閘閥隻能作全開和全關, 不能作調節和節流。閘閥具有流體阻力小，密封面受介質沖刷和侵蝕小。啓閉較省力，介質流向不受限制，不擾流、不降低壓力，形體簡單，結構長度短，制造工藝性好，适用範圍廣等優點。
1、本産品的閥蓋填料室具有水密封結構，當接口通入壓力O.6～1 MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密封。
2、DS/Z型系列採用雙閘闆雙向彈性密封，啓閉靈活、迅速、密封可靠。
3、産品結構簡單、緊湊合理、檢修方便、使用壽命長。
4、在管路上作啓閉裝置用，必須處於全開或全閉狀态，不得用於調節流量。
5、閥門連接方式有法蘭和焊接兩種，驅動方式爲手動和電動。
6、DS系列水封閘閥适用於公稱壓力≤1O.OMPa，工作溫度≤425℃，工作介質爲水、蒸汽、油品和非腐蝕性氣體的管路上作啓閉裝置用，尤其适用於火電廠汽機真空冷凝系統。

二、水封閘閥産品型号和圖片

水封閘閥 DSZ44H

三、水封閘閥主要技術參數

殼體強度試驗	1.5	2.4	3.8	6.O	9.6	15.0
密封試驗	1.1	1.8	2.8	4.4	7.0	11.O
上密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗	0.5～O.7

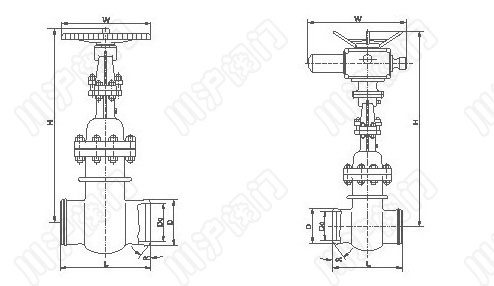

四、水封閘閥外形尺寸圖

水封閘閥外形尺寸圖

五、水封閘閥外形連接尺寸

公稱通徑 DN/mm	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
公稱通徑 DN/mm	L	α	H	DO	D	D1	D	D1
50	250	37o30'	334	250	58	50	64	4g
65	270	37o30'	439	250	75	65	82	67
80	280	37o30'	495	300	91	79	95	77
100	300	37o30'	575	350	11O	97	117	101
125	325	37o30'	587	350	136	121	144	126
150	350	37o30'	607	350	163	146	172	158
200	400	37o30'	740	400	223	202	223	202
250	450	37o30'	863	400	278	254	278	254
300	500	37o30'	990	400	330	305	330	305
350	550	37o30'	1137	500	382	352	382	352
400	600	37o30'	1523	500	432	399	432	39g
450	650	37o30'	1618	600	485	451	485	451
500	700	37o30'	1657	600	535	501	535	499
600	800	37o30'	1746	700	636	601	636	599

六、水封閘閥安裝注意事項

1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家标準《通用閥門标志》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力爲公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏爲合格。嚴密性試驗時，試驗壓力爲公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243标準要求，以閥瓣密封面無滲漏爲合格。
4）、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5）、帶傳動機構的閘閥，按産品使用說明書的規定安裝。

注：表中尺寸爲不帶标準附件數據。另由於(yú)産品改進技術創新參數可能有一定變(biàn)化，請咨詢公司技術部門索取新數據。
