調節閥系列
一、Q347固定球閥 産品概述
|
上海川滬閥門有限公司生産的Q347蝸輪傳動固定式球閥，一般用於管徑比較大的場合，或者介質壓力比較高的工況，因爲Q347固定球閥球體是用一根貫通軸連接起來的，轉動自如，所以開關所需要的扭矩比浮動球閥要小得多，因此可以做大口徑（DN300-DN800)，也可以耐高壓(1.6-10MPa)。 |

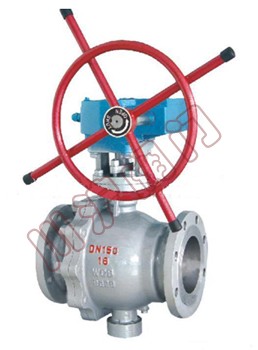

二、Q347固定球閥 産品型号和圖片
 |
Q347固定球閥 |
三、Q347固定球閥 性能規範
設計依據 |
GB系列 GB |
API系列 API |
|
設計标準 |
GB/T12237 |
API6D |
ANSI B16.34 |
法蘭連接結構長度 |
GB/T12221 |
API6D |
ANSI B16.10 |
結構長度（焊接） |
GB/T15188.1 |
API6D |
ANSI B16.10 |
連接法蘭 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
對焊端 |
GB/T12224 |
ANSI B16.25 |
|
試驗和檢驗 |
GB/T9092 |
AP16D |
API598 |
四、Q347固定球閥 主要零件材料
零件名稱 |
材質 |
|
GB |
ASTM |
|
閥體 |
WCB |
A216-WCB |
彈簧 |
60Si2Mn |
AISI 9260 |
密封圈 |
PTFE |
PTFE |
球體 |
1Cr18Ni9Ti |
SS 304 |
鍵 |
45 |
AISI C 1045 |
填料 |
PTFE |
PTFE |
閥杆 |
1Cr13 |
A276-410 |
填料壓蓋 |
WCB |
A216-WCB |
支架 |
WCB |
A216-WCB |
壓套 |
25 |
A105 |
“ 0”型密封圈 |
橡膠 Rubber |
橡膠 Rubber |
滑動軸承 |
PTFE ＆stainless steel |
PTFE ＆stainless steel |
螺柱 |
35CrMoA |
A193-B7 |
螺母 |
35 |
A194-2H |
閥座 |
25 |
A105 |
墊片 |
橡膠 Rubber |
Viton |
螺釘 |
35 |
A193-B7 |
固定軸 |
1Cr13 |
A276-410 |
底蓋 |
25 |
A105 |
排污螺塞 |
25 |
A105 |
閥蓋 |
WCB |
A216-WCB |

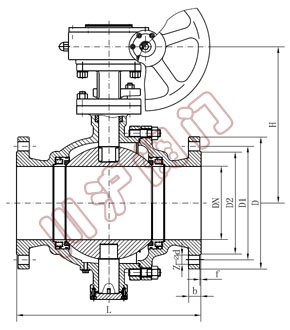

五、Q347固定球閥 外形尺寸圖
 |
Q347固定球閥 外形尺寸圖 |
五、Q347固定球閥 外形連接尺寸
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||||
| L | D | D1 | D2 | b | Z-d | H | H1 | D0 | |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 160 | 85 | - |
| 65 | 191 | 180 | 145 | 120 | 18 | 4-18 | 170 | 95 | - |
| 80 | 206 | 195 | 160 | 135 | 20 | 8-18 | 200 | 110 | - |
| 100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 210 | 120 | - |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 350 | 215 | - |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 530 | 190 | - |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 575 | 230 | 600 |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 585 | 260 | 600 |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 730 | 300 | 600 |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 860 | 350 | 800 |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 935 | 395 | 800 |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 975 | 440 | 800 |
| 500 | 912 | 705 | 650 | 608 | 44 | 20-34 | 1060 | 485 | 800 |
|
|
