一、三片式内螺紋球閥 産品概述
|
上海川滬閥門有限公司專業生産的三片式内螺紋連接球閥及對焊連接球閥适用於PN1.0～6.4MPa，工作溫度-29～180℃(密封圈爲增強聚四氟乙烯)或-29～300℃(密封圈爲對位聚苯)的各種管路上，用於截斷或接通管路中的介質。選用不同的材質,可分别适用於水、蒸汽、油品、硝酸、醋酸等多種介質。三片式内螺紋球閥可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動等。 |

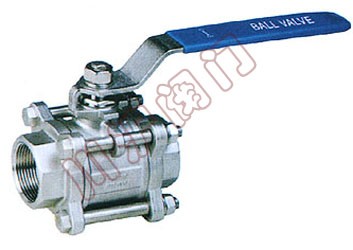

二、三片式内螺紋球閥 産品型号和圖片
 |
三片式内螺紋球閥 |
三、三片式内螺紋球閥 主要零件材料
| 零件名稱 | 材質 | |
| 不鏽鋼 | 碳鋼 | |
| 閥體 | 不鏽鋼CF8M | 碳鋼WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 閥蓋 | 不鏽鋼CF8M | 碳鋼WCB |
| 球體 | 不鏽鋼SS316 | 不鏽鋼SS304 |
| 閥杆 | 不鏽鋼SS316 | 不鏽鋼SS316 |
| 螺母 | 不鏽鋼SS304 | FCD45 |
| 墊圈 | 不鏽鋼SS304 | FCD45 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 閥杆螺母 | 不鏽鋼SS304 | B7 |
| 墊圈 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 填料壓蓋螺母 | 不鏽鋼SS304 | FCD45 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不鏽鋼SS304 | B8 |

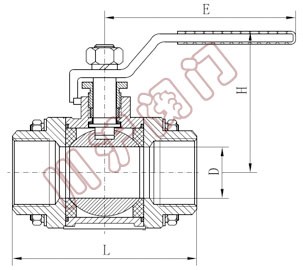

四、三片式内螺紋球閥 外形尺寸圖
 |
三片式内螺紋球閥 外形尺寸圖 |
五、三片式内螺紋球閥 外形尺寸
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
|
|
