一、國标波紋管截止閥 産品概述
|
上海川滬閥門有限公司專業生産的國标波紋管截止閥适用於公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質，跟國外同類産品相比，具有以下幾種優點： 1、産品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥杆的零洩漏。沒有流體損失，降低能源損失，提高工廠設備安全。並符合國際密封标準。 |
二、國标波紋管截止閥 産品型号和圖片
 |
國标波紋管截止閥 |
三、國标波紋管截止閥 j技術規範
| 結構形式 | BB-BG-OS Y |
| 驅動方式 | 手動 |
| 電動 | |
| 設計标準 | GB12235 |
| 結構長度 | GB12221 |
| 連接法蘭 | GB9113、JB/T79、HG20596 |
| 試驗和檢驗 | JB/T 9092、GB/T13927 |
四、國标波紋管截止閥 主要零件材料
| 序号 | 名稱 | 材質 |
| 1 | 閥體 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 2 | 閥瓣 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 3 | 軸銷 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 4 | 閥杆 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 5 | 波紋管組件 | 1Cr18Ni9Ti、304、316、304L、316L |
| 6 | 墊片 | 柔性石墨+不鏽鋼、PTFE |
| 7 | 閥蓋 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 8 | 雙頭螺栓 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
| 9 | 六角螺母 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
| 10 | 填料 | 柔性石墨 |
| 11 | 填料壓蓋 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 12 | 閥杆螺母 | 銅合金 |
| 13 | 手輪 | WCB、QT400-18 |

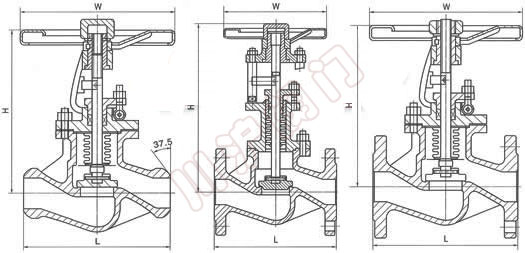

五、國标波紋管截止閥 外形尺寸圖
 |
國标波紋管截止閥 外形尺寸圖 |
五、國标波紋管截止閥 外形連接尺寸
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||||
| L | D | D1 | D2 | b | f | Z-d | H | D0 | |
| WJ41H-16C WJ41W-16P | |||||||||
| 15 | 130 | 95 | 65 | 47 | 14 | 2 | 4-13.5 | 202 | 120 |
| 20 | 150 | 105 | 75 | 58 | 14 | 2 | 4-13.5 | 231 | 140 |
| 25 | 160 | 115 | 85 | 68 | 14 | 2 | 4-13.5 | 231 | 140 |
| 32 | 180 | 140 | 100 | 78 | 16 | 2 | 4-17.5 | 286 | 160 |
| 40 | 200 | 150 | 110 | 88 | 16 | 3 | 4-17.5 | 317 | 200 |
| 50 | 230 | 165 | 125 | 102 | 16 | 3 | 4-17.5 | 317 | 200 |
| 65 | 290 | 185 | 145 | 122 | 18 | 3 | 8-17.5 | 331 | 240 |
| 80 | 310 | 200 | 160 | 123 | 20 | 3 | 8-17.5 | 402 | 240 |
| 100 | 350 | 220 | 180 | 158 | 20 | 3 | 8-17.5 | 416 | 320 |
| 125 | 400 | 250 | 210 | 184 | 22 | 33 | 8-17.5 | 467 | 360 |
| 150 | 480 | 285 | 240 | 212 | 24 | 3 | 8-22 | 525 | 360 |
| 200 | 600 | 340 | 295 | 268 | 26 | 3 | 12-22 | 611 | 500 |
|
|
