夾套保溫截止閥

一、夾套保溫截止閥 産品概述

上海川滬閥門有限公司專業生産的BJ41保溫截止閥,它的啓閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥杆的運動形式,有升降杆式(閥杆升降,手輪不升降),也有升降旋轉杆式(手輪與閥杆一起旋轉升降,螺母設在閥體上)。保溫截止閥隻适用於全開和全關,不允許作調節和節流。

  保溫截止閥屬於強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不洩漏。當介質由閥瓣下方進入閥六時,操作力所需要克服的阻力,是閥杆和填料的磨擦力與由介質的壓力所産生的推力,關閥門的力比開閥門的力大,所以閥杆的直徑要大,否則會發生閥杆頂彎的故障。近年來,從自密封的閥門出現後,截止閥的介質流向就改由閥瓣上方進入閥腔,這時在介質壓力作用下,關閥門的力小,而開閥門的力大,閥杆的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。我國閥門“三化給”曾規定,截止閥的流向,一律採用自上而下。

二、夾套保溫截止閥 産品型号和圖片

夾套保溫截止閥 産品型号和圖片
夾套保溫截止閥

三、夾套保溫截止閥 技術規範

型号 公稱壓力PN 試驗壓力 适用溫度 适用介質 保溫套壓力(MPa)
殼體 密封
BJ41W-16P、R、C 1.6 2.4 1.8 ≤350 硝酸類 ≤1.0
BJ41W-25P、R、C 2.5 3.8 2.8 ≤350 硝酸類 ≤1.0

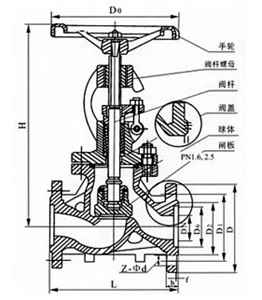

四、夾套保溫截止閥 外形尺寸圖

夾套保溫截止閥
夾套保溫截止閥 外形尺寸圖

五、夾套保溫截止閥 外形連接尺寸

型号 公稱通徑 尺寸
L D D1 D2 B-f Z-Φd H Do 2-G
BJ41H-16 15 130 95 65 45 16-2 4-14 170 170 3/8
20 150 105 75 55 16-2 4-14 190 190 3/8
25 160 115 85 65 16-2 4-14 205 205 3/8
32 180 135 100 78 18-2 4-18 270 270 1/2
40 200 145 110 85 18-3 4-18 310 310 1/2
50 230 160 125 100 18-3 4-18 358 358 1/2
65 290 180 145 120 18-3 4-18 373 373 1/2
80 310 195 160 135 20-3 8-18 435 435 1/2
100 350 215 180 155 20-3 8-18 500 500 1/2
125 400 245 210 185 22-3 8-18 614 614 1/2
150 480 280 240 210 24-3 8-23 674 674 1/2
200 600 335 295 264 26-3 12-23 818 818 1/2
250 730 405 355 320 30-3 12-25 949 969 1/2
型号 公稱通徑 尺寸
L D D1 D2 B-f Z-Φd H Do 2-G
BJ41H-25 15 130 95 65 45 16-2 4-14 233 120 3/8
20 150 105 75 55 16-2 4-14 275 140 3/8
25 160 115 85 65 16-2 4-14 285 160 3/8
32 180 135 100 78 18-2 4-18 302 180 1/2
40 200 145 110 85 18-3 4-18 355 200 1/2
50 230 160 125 100 20-3 4-18 362 240 1/2
65 290 180 145 120 22-3 8-18 400 280 1/2
80 310 195 160 135 22-3 8-18 430 320 1/2
100 350 230 190 160 24-3 8-18 465 360 1/2
125 400 270 220 188 28-3 8-23 550 400 1/2
150 480 300 250 218 30-3 8-25 700 400 1/2
200 600 360 310 278 34-3 12-25 780 450 1/2
250 730 425 370 335 36-3 12-30 900 550 1/2
