一、手動三偏心蝶閥 産品概述
|
上海川滬閥門有限公司生産的手動三偏心蝶閥，三偏心彈性金屬硬密封蝶閥採用三偏心(三維偏心)斜錐面密封，利用蝶闆擺動接觸密封、密封啓閉無摩擦，關閉時具有越關越緊，密封性能越可靠，開啓確定密封面完全脫離接觸，確保密封 面不損傷。本蝶閥特殊的幾何結構，排除瞭其它類型蝶閥不能很好密封的缺點，保證瞭密封面完好的密封。本蝶閥密封面選擇具有耐腐蝕、耐高溫、使用壽命長的材 料制作而成。克服瞭高溫使用時熱膨脹閥門易洩漏的缺點。本蝶閥具有雙向密封功能，安裝中不受介質流向的限制(隻需控制單向介質，應優先採用有利子密封的方 向安裝)，也不受空間位置的影響，可在任何方向安裝。閥杆採用不鏽鋼，經過調質處理，有良好的綜合力 學性能和抗腐蝕性，抗擦傷性。 |
二、手動三偏心蝶閥 産品型号和圖片
 |
手動三偏心蝶閥 D373H |
三、手動三偏心蝶閥 主要技術參數
| 型号 | D373H-10C~40 D373Y-10C~40 |
D373H-10P~40 D373Y-10P~40 |
|
|---|---|---|---|
| 工作壓力（MPa） | 1.0~4.0 | ||
| 适用溫度（℃） | ≤300 | ||
| 适用介質 | 水、油品、蒸汽等 | ||
| 材料 | 閥體、蝶闆 | 鑄鋼 | 奧氏體不鏽鋼 |
| 閥杆 | 40Cr | 奧氏體不鏽鋼 | |
| 密封面配對材料 | 不鏽鋼/不鏽鋼 | 不鏽鋼/司太立 | |
| 填料 | 柔性石墨 | 聚四氟乙烯 | |

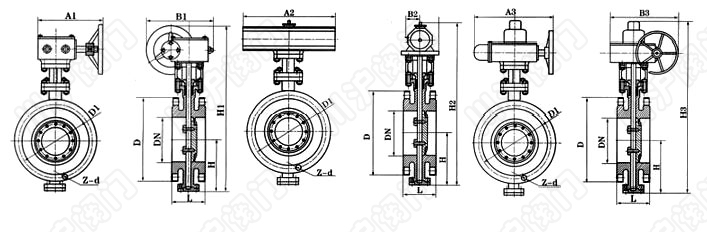

四、手動三偏心蝶閥 外形尺寸圖
 |
手動三偏心蝶閥 外形尺寸圖 |
五、手動三偏心蝶閥 外形連接尺寸
| 公稱通徑 | 結構長度 （标準值） |
外形尺寸（參考值 ） | 連接尺寸（标準值） | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | D373H | D673H | D973H | PN4.0MPa | |||||||||||
| mm | inch | 短 | 長 | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D | D1 | Z-d | |
| 50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 530 | 250 | 255 | 165 | 125 | 4-18 | |||
| 65 | 2 1/2 | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 355 | 92 | 550 | 250 | 255 | 185 | 145 | 8-18 |
| 80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 625 | 355 | 92 | 565 | 250 | 255 | 200 | 160 | 8-18 |
| 100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 645 | 355 | 92 | 600 | 250 | 255 | 235 | 190 | 8-22 |
| 125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 675 | 550 | 138 | 640 | 250 | 255 | 270 | 220 | 8-26 |
| 150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 715 | 550 | 138 | 705 | 300 | 315 | 300 | 250 | 8-26 |
| 200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 800 | 550 | 138 | 775 | 300 | 315 | 375 | 320 | 12-30 |
| 250 | 10 | 165 | 250 | 243 | 680 | 270 | 280 | 850 | 550 | 138 | 945 | 300 | 315 | 450 | 385 | 12-33 |
| 300 | 12 | 178 | 270 | 283 | 800 | 380 | 420 | 925 | 450 | 220 | 1070 | 300 | 315 | 515 | 450 | 16-33 |
| 350 | 14 | 190 | 290 | 310 | 830 | 380 | 420 | 1035 | 450 | 220 | 1140 | 300 | 315 | 580 | 510 | 16-36 |
| 400 | 6 | 216 | 310 | 350 | 915 | 450 | 470 | 1070 | 650 | 280 | 1210 | 300 | 315 | 660 | 585 | 16-39 |
| 450 | 8 | 222 | 330 | 380 | 960 | 480 | 490 | 1190 | 650 | 280 | 1335 | 575 | 714 | 685 | 610 | 20-39 |
| 500 | 20 | 229 | 350 | 410 | 1020 | 480 | 490 | 1415 | 575 | 714 | 755 | 670 | 20-42 | |||
六、手動三偏心蝶閥 安裝注意事項
蝶閥結構簡單、體積小、重量輕，其組成部分也比較少，就關鍵的幾個零部件就能構成瞭蝶閥，開啓的時候也非常方便，隻需要把開關選擇到九十度即可，蝶閥對流體的控制非常好，可以随時增加流量或者減少流量，閥門在運輸任何流體的時候都有一定的阻力，而蝶閥的阻力主要來自於其自身，比如蝶閥體的厚度，如果想減少對流體的阻力隻需要降低其厚度即可。
彈性密封則具有受溫度限制的缺陷。
蝶閥的運用範圍也比較廣，如果用來控制流量的話就需要選擇不同的類型和閥體的大小瞭，因爲蝶閥在設計的時候本身就比較适合一些口徑比較大的閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用於熱電站的冷卻水系統。
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啓位置應按蝶闆的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啓前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
