一、軟密封對夾蝶閥産品概述

上海川滬閥門有限公司生産的軟密封對夾蝶閥軟密封中線蝶閥具有開關及調節流體功能，廣泛用於各種工業流體控制，和傳統截止閥和球閥相比，蝶閥重量輕，成本低。随著各種人造橡膠工業的快速發展，軟密封中線蝶閥不僅能用於傳統水處理工業，還可用於各種現代化學工業。

二、軟密封對夾蝶閥産品型号和圖片

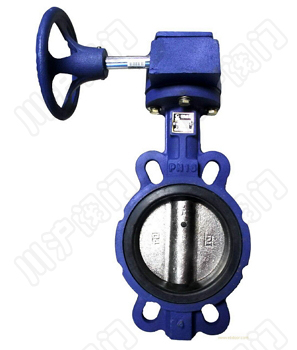

軟密封對夾蝶閥 D371X

三、軟密封對夾蝶閥主要技術參數

型号		XD371X-10	XD371X-16
工作壓力（MPa）		1.0	1.6
适用溫度（℃）		≤65
适用介質		水等
材料	閥體	鑄鐵
	蝶闆	球墨鑄鐵（表面尼龍覆層）
	閥杆	鉻不鏽鋼
	閥座	丁晴橡膠
	填料	O形橡膠圈

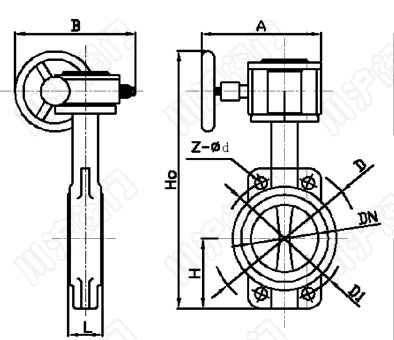

四、軟密封對夾蝶閥 外形尺寸圖

軟密封對夾蝶閥 外形尺寸圖

五、軟密封對夾蝶閥外形連接尺寸

**軟密封中線蝶閥外形尺寸**
公稱通徑 DN(mm)	連接尺寸				外形尺寸
	L	D	D1	Z-φd	D71X				D371X			D671X			D971X
	L	D	D1	Z-φd	H	Ho	A	B	H0	A	B	H0	A	B	H0	A	B
40	43	145	110	4-18	58	220	266	65	295	193	125	305			420	125	125
50	43	165	125	4-18	63	235	266	65	306	193	125	316	180	65	438	125	125
65	46	185	145	4-18	70	250	266	65	320	193	125	330	180	65	453	125	125
80	46	200	160	4-18	83	275	266	65	345	193	125	385	245	72	478	125	125
100	52	220	180	8-18	105	316	266	65	385	193	125	435	240	72	519	125	125
125	56	250	210	8-18	115	340	310	65	410	193	125	450	240	72	713	325	245
150	56	285	240	8-22	137	376	310	65	445	193	125	625	350	93	749	325	245
200	60	340	295	8-22	164	470	370	90	570	283	165	720	350	93	843	325	245
250	68	395	350	12-22	206				645	283	165	805	550	350	945	363	373
300	78	445	400	12-22	230				740	334	175	840	600	350	1010	363	373
350	78	505	460	16-22	248				765	334	175	885	600	350	1050	363	373
400	102	565	515	16-26	290				875	425	210	975	600	350	1135	363	373
450	114	615	565	20-26	320				940	425	210	1040	750	380	1220	465	413
500	127	670	620	20-26	345				995	425	210	1095	750	380	1330	546	431
600	154	780	725	20-30	410				1130	425	210	1230	750	380	1400	546	556
700	165	895	840	24-30	480				1475	620	320	1475	750	380	1530	546	556
800	190	1015	950	24-33	525				1535	620	320	1505	750	380	1600	546	556
900	203	1115	1050	28-33	585				1660	620	320	1660	1250	380	1745	617	706
1000	216	1230	1160	28-36	640				1760	620	320	1760	1500	580	1810	632	706
1200	254	1455	1380	32-39	755				1995	620	320	1995	1500	580	2035	632	706
1200	254	1400	1340	32-34	755				1995	620	320	1995			2035	632	706
1400	279	1620	1560	36-34	885				2360	620	320	2360			2785	632	706
1600	318	1820	1760	40-34	1035				2525	780	450	2525			2620	715	835
1800	356	2045	1970	44-41	1175				2860	780	450	2860			2760	715	835
2000	406	2265	2180	48-48	1325				3250	920	570	3250			2920	715	835

六、軟密封對夾蝶閥安裝注意事項

蝶閥結構簡單、體積小、重量輕，其組成部分也比較少，就關鍵的幾個零部件就能構成瞭蝶閥，開啓的時候也非常方便，隻需要把開關選擇到九十度即可，蝶閥對流體的控制非常好，可以随時增加流量或者減少流量，閥門在運輸任何流體的時候都有一定的阻力，而蝶閥的阻力主要來自於其自身，比如蝶閥體的厚度，如果想減少對流體的阻力隻需要降低其厚度即可。
彈性密封則具有受溫度限制的缺陷。
蝶閥的運用範圍也比較廣，如果用來控制流量的話就需要選擇不同的類型和閥體的大小瞭，因爲蝶閥在設計的時候本身就比較适合一些口徑比較大的閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用於熱電站的冷卻水系統。
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啓位置應按蝶闆的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啓前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。

注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
