一、手動焊接蝶閥 産品概述
|
上海川滬閥門有限公司生産的手動焊接蝶閥採用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用於介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。焊接蝶閥分爲鑄鋼焊接蝶閥,不鏽鋼焊接蝶閥,鉻钼鋼焊接蝶閥,焊接蝶閥採用三偏心結構,閥座與碟闆密封面均採用不同硬度和不鏽鋼制作,具有良好的耐腐蝕性,使用壽命長,本閥可具有雙向密封功能,産品符合國家GB/T13927-92閥門壓力試驗标準。 1、採用中線式碟闆與短結構鋼闆焊接的新型結構形式設計制造的,結構緊湊、重量輕、便於安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便
2、内無連杆、螺栓等、工作可靠、使用壽命長。可以多工位安裝,不受介質流向影響用途
本蝶閥是一種非密閉型蝶閥,廣泛适用於建材、冶金、礦山、電力等生産過程種介質溫度≤300℃公稱壓力爲1.0Mpa的管道上,用以連通、啓閉或調節介質量。
|
二、手動焊接蝶閥 産品型号和圖片
三、手動焊接蝶閥 主要技術參數
| 公稱通徑DN(mm) |
DN(100~1200)mm、in4-48 |
| 壓力PN(MPa) |
強度試驗(1.5×PN)密封試驗(1.1×PN) |
| 适用溫度 |
碳鋼:-29℃~425℃,不鏽鋼:-40℃~600℃ |
| 适用介質 |
水、熱水、蒸汽、油品 |
| 焊接标準 |
GB12224、ANSI B16.25、DIN2559 |
| 壓力等級 |
ANSI 150LB磅級/PN25 |
| 驅動形式 |
蝸輪傳動、氣動、電動 |
| 焊接尺寸 |
GB1224;ANSI B16.25;DIN2559 |
| 結構長度 |
GB/T12221-1989;API609 |
| 壓力試驗 |
GB/T13927-1992;API598 |

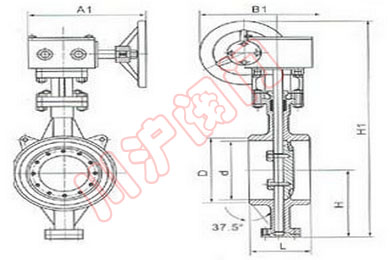

四、手動焊接蝶閥 外形尺寸圖
五、手動焊接蝶閥 外形連接尺寸
| 公稱壓力 |
PN1.6 |
| 公稱通徑 |
外形尺寸(參考值) |
重量(kg) |
| 毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B |
| 80 |
3 |
180 |
90 |
78 |
90 |
356 |
180 |
200 |
27 |
| 100 |
4 |
190 |
110 |
96 |
100 |
375 |
180 |
200 |
34 |
| 125 |
5 |
200 |
135 |
121 |
113 |
401 |
180 |
200 |
41 |
| 150 |
6 |
210 |
161 |
146 |
130 |
450 |
270 |
280 |
43 |
| 200 |
8 |
230 |
222 |
202 |
205 |
545 |
400 |
425 |
81 |
| 250 |
10 |
250 |
278 |
254 |
235 |
630 |
400 |
425 |
102 |
| 300 |
12 |
270 |
330 |
303 |
275 |
715 |
450 |
560 |
132 |
| 350 |
14 |
290 |
382 |
351 |
309 |
817 |
450 |
560 |
164 |
| 400 |
16 |
310 |
432 |
398 |
346 |
923 |
535 |
580 |
193 |
| 450 |
18 |
330 |
484 |
450 |
932 |
1059 |
535 |
580 |
238 |
| 500 |
20 |
350 |
535 |
501 |
427 |
1126 |
535 |
580 |
302 |
| 600 |
24 |
390 |
636 |
602 |
509 |
1369 |
570 |
660 |
457 |
| 700 |
28 |
430 |
726 |
692 |
572 |
1492 |
750 |
550 |
810 |
| 800 |
32 |
470 |
826 |
792 |
638 |
1622 |
750 |
550 |
1093 |
| 900 |
36 |
510 |
926 |
892 |
700 |
1924 |
750 |
550 |
1410 |
| 1000 |
40 |
550 |
1028 |
992 |
765 |
2054 |
900 |
750 |
1870 |
| 1200 |
48 |
630 |
1228 |
1192 |
860 |
2259 |
1000 |
925 |
2082 |
| 1400 |
56 |
710 |
1428 |
1392 |
986 |
2610 |
1000 |
925 |
2850 |
| 1600 |
64 |
790 |
1628 |
1592 |
1106 |
2856 |
1000 |
925 |
4235 |
| 1800 |
72 |
870 |
1828 |
1792 |
1226 |
3121 |
1100 |
980 |
5346 |
| 2000 |
80 |
950 |
2028 |
1992 |
1345 |
3385 |
1100 |
980 |
7328 |
| 公稱壓力 |
PN2.5 |
| 通徑 |
外形尺寸(參考值) |
重量(kg) |
| 毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B |
| 80 |
3 |
180 |
90 |
78 |
90 |
356 |
180 |
200 |
38 |
| 100 |
4 |
190 |
110 |
96 |
106 |
387 |
180 |
200 |
40 |
| 125 |
5 |
200 |
135 |
121 |
122 |
413 |
180 |
200 |
60 |
| 150 |
6 |
210 |
161 |
146 |
136 |
459 |
270 |
280 |
65 |
| 200 |
8 |
230 |
222 |
202 |
215 |
585 |
400 |
425 |
85 |
| 250 |
10 |
250 |
278 |
254 |
247 |
649 |
400 |
425 |
135 |
| 300 |
12 |
270 |
330 |
303 |
288 |
771 |
450 |
560 |
175 |
| 350 |
14 |
290 |
382 |
351 |
333 |
929 |
450 |
560 |
195 |
| 400 |
16 |
310 |
432 |
398 |
359 |
993 |
535 |
580 |
295 |
| 450 |
18 |
330 |
484 |
450 |
405 |
1053 |
535 |
580 |
350 |
| 500 |
20 |
350 |
535 |
501 |
444 |
1245 |
535 |
580 |
510 |
| 600 |
24 |
390 |
636 |
602 |
521 |
1750 |
570 |
660 |
625 |
| 700 |
28 |
430 |
726 |
692 |
586 |
1519 |
750 |
550 |
925 |
| 800 |
32 |
470 |
826 |
792 |
659 |
1659 |
750 |
550 |
1260 |
| 900 |
36 |
510 |
926 |
892 |
720 |
1829 |
750 |
550 |
1790 |
| 1000 |
40 |
550 |
1028 |
992 |
780 |
1949 |
900 |
750 |
1940 |
| 1200 |
48 |
630 |
1228 |
1192 |
889 |
2243 |
1000 |
925 |
2810 |
| 1400 |
56 |
710 |
1428 |
1392 |
1000 |
2462 |
1000 |
925 |
3500 |
| 公稱壓力 |
PN4.0 |
| 通徑 |
外形尺寸(參考值) |
重量(kg) |
| 毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B |
| 80 |
3 |
180 |
90 |
78 |
108 |
430 |
180 |
200 |
39 |
| 100 |
4 |
190 |
110 |
96 |
108 |
392 |
180 |
200 |
50 |
| 125 |
5 |
200 |
135 |
120 |
120 |
414 |
180 |
200 |
75 |
| 150 |
6 |
210 |
161 |
145 |
135 |
494 |
270 |
280 |
100 |
| 200 |
8 |
230 |
222 |
200 |
202 |
578 |
400 |
425 |
135 |
| 250 |
10 |
250 |
278 |
252 |
235 |
673 |
400 |
425 |
190 |
| 300 |
12 |
270 |
330 |
301 |
280 |
793 |
450 |
560 |
240 |
| 350 |
14 |
290 |
382 |
351 |
315 |
921 |
450 |
560 |
320 |
| 400 |
16 |
310 |
432 |
398 |
355 |
1021 |
535 |
580 |
450 |
| 450 |
18 |
330 |
484 |
448 |
370 |
1143 |
535 |
580 |
500 |
| 500 |
20 |
350 |
535 |
495 |
420 |
1192 |
535 |
580 |
560 |
| 600 |
24 |
390 |
636 |
595 |
490 |
1327 |
570 |
660 |
720 |
六、手動焊接蝶閥 安裝注意事項
蝶閥結構簡單、體積小、重量輕,其組成部分也比較少,就關鍵的幾個零部件就能構成瞭蝶閥,開啓的時候也非常方便,隻需要把開關選擇到九十度即可,蝶閥對流體的控制非常好,可以随時增加流量或者減少流量,閥門在運輸任何流體的時候都有一定的阻力,而蝶閥的阻力主要來自於其自身,比如蝶閥體的厚度,如果想減少對流體的阻力隻需要降低其厚度即可。
彈性密封則具有受溫度限制的缺陷。
蝶閥的運用範圍也比較廣,如果用來控制流量的話就需要選擇不同的類型和閥體的大小瞭,因爲蝶閥在設計的時候本身就比較适合一些口徑比較大的閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用,而且還應用於熱電站的冷卻水系統。
1、在安裝時,閥瓣要停在關閉的位置上。
2、開啓位置應按蝶闆的旋轉角度來確定。
3、帶有旁通閥的蝶閥,開啓前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝,重量大的蝶閥,應設置牢固的基礎。
注:表中尺寸爲不帶标準附件數據。另由於(yú)産品改進技術創新參數可能有一定變(biàn)化,請咨詢公司技術部門索取新數據。
