一、氣動快速切斷球閥 産品概述
上海川滬閥門有限公司生産的氣動快速切斷球閥採用O型球閥和AT氣缸（可選用雙作用氣缸或者單作用彈簧複位氣缸），配以220V（24V）電磁閥和閥位反饋，可以實現對需要迅速切斷的工藝的理想控制，切斷時間1-3秒鍾，配上快速排氣閥，還可以縮短開閉時間。對於高溫介質，球閥可以採用PPL或者金屬密封，對於化工廠等需要防爆的場合，可以配上防爆電磁閥和防爆閥位反饋，如果需要斷氣斷信号能操作，可以配上手輪機構，。氣動快速切斷球閥，特别适用於介質是粘稠、含顆粒、纖維性質的場合，目前該氣動切斷球閥廣泛用於石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。 |
|
氣動快速切斷球閥 |
二、氣動快速切斷球閥 主要技術參數
| 公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系數Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
| 洩漏量 |
軟密封：零洩漏；硬密封：≤額定流量的10-5 |
| 閥體形式 |
兩段式閥體(浮動球體) |
兩段式閥體(固定球體) |
| 閥芯形式 |
"O"型球形閥芯 |
| 密封填料 |
聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 |
| 連接形式 |
法蘭、焊接、螺紋 |
| 流量特性 |
快開特性 |
| 可調範圍 |
DN15-65 |
DN80-300 |
| 250:1 |
350:1 |
| 适用溫度 |
密封面 |
| PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ |
| 配置執行機構 |
可配GT、AT、ST系列單雙作用氣動執行機構 |
| 控制方式 |
開關兩位控制 |
三、氣動快速切斷球閥 執行器參數
| 公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系數Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
| 洩漏量 |
軟密封：零洩漏；硬密封：≤額定流量的10-5 |
| 閥體形式 |
兩段式閥體(浮動球體) |
兩段式閥體(固定球體) |
| 閥芯形式 |
"O"型球形閥芯 |
| 密封填料 |
聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 |
| 連接形式 |
法蘭、焊接、螺紋 |
| 流量特性 |
快開特性 |
| 可調範圍 |
DN15-65 |
DN80-300 |
| 250:1 |
350:1 |
| 适用溫度 |
密封面 |
| PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ |
| 配置執行機構 |
可配GT、AT、ST系列單雙作用氣動執行機構 |
| 控制方式 |
開關兩位控制 |

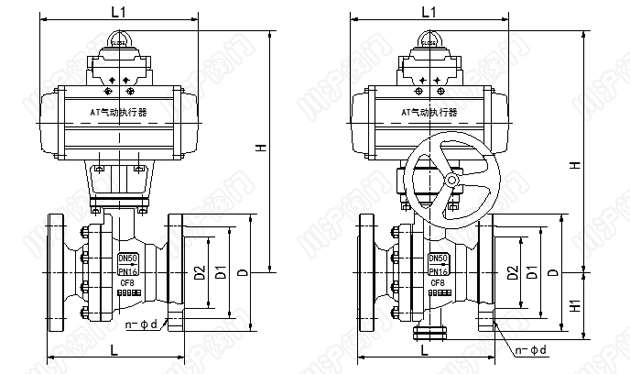

四、氣動快速切斷球閥 外形尺寸圖
五、氣動快速切斷球閥 外形連接尺寸
| 公稱通徑DN(mm) |
主要尺寸 |
法蘭尺寸 |
| PN1.6MPa |
PN2.5MPa |
| L |
H |
L1 |
D |
D1 |
D2 |
n-φd |
D |
D1 |
D2 |
n-φd |
| 15 |
130 |
185 |
140 |
95 |
65 |
46 |
4-14 |
95 |
65 |
46 |
4-14 |
| 20 |
140 |
191 |
140 |
105 |
75 |
45 |
4-14 |
105 |
75 |
56 |
4-14 |
| 25 |
150 |
193 |
140 |
115 |
85 |
65 |
4-14 |
115 |
85 |
65 |
4-14 |
| 32 |
165 |
212 |
164 |
140 |
100 |
76 |
4-18 |
140 |
100 |
76 |
4-18 |
| 40 |
180 |
217 |
164 |
150 |
110 |
84 |
4-18 |
150 |
110 |
84 |
4-18 |
| 50 |
200 |
260 |
190 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
| 65 |
220 |
293 |
210 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
8-18 |
| 80 |
250 |
323 |
247 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
| 100 |
280 |
382 |
276 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
| 125 |
320 |
468 |
348 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
| 150 |
360 |
510 |
378 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
| 200 |
400 |
655 |
524 |
340 |
295 |
266 |
12-22 |
360 |
310 |
274 |
12-26 |
| 250 |
630 |
/ |
/ |
405 |
355 |
319 |
12-26 |
425 |
370 |
330 |
12-30 |
| 300 |
750 |
/ |
/ |
460 |
410 |
370 |
12-26 |
485 |
430 |
389 |
16-30 |
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
