一、氣動内螺紋球閥 産品概述
川滬公司生産的内螺紋氣動球閥分爲整體式、兩段式及三段式。閥體鑄造採用德國引進的先進工藝,結構合理、造型美觀。配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作,並送出二對無源觸點信号指示閥門的開關。内螺紋氣動球閥閥座採用彈性密封結構,啓閉輕松,密封可靠。閥杆採用有倒密封的下裝式結構,閥腔異常升壓時,閥杆不會被沖擊。可設置90°開關定位機構,根據需要加鎖以防止誤操作。氣動内螺紋球閥适用於PN1.0~4.0MPa,工作溫度-29~180℃(密封圈爲增強聚四氟乙烯)或-29~300℃(密封圈爲對位聚苯)的各種管路上,用於截斷或接通管路中的介質,選用不同的材質,内螺紋氣動球閥可分别适用於水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質本球閥适用於食品、飲料、醫藥、化工等純淨管路及工業環保、水處理、高層建築、給排水管路作啓閉或調節流量之用。
|
|

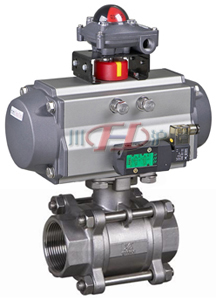

Q611F氣動内螺紋球閥 (三片式閥體) |

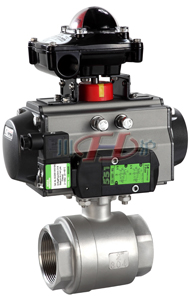

Q611F氣動内螺紋球閥 (二片式閥體) |
二、氣動内螺紋球閥 主要技術參數
1、閥體
| 閥體形式 |
内螺紋精鑄閥體 |
| 公稱通徑 |
DN6~100mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K |
| 連接形式 |
管螺紋(G)、錐螺紋(NPT) |
| 閥蓋形式 |
一體式 |
| 壓蓋型式 |
壓帽擰緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥芯形式 |
O型球型閥芯 |
| 流量特性 |
快開特性 |
2、執行器
| 執行器型号 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 |
0.4~0.7MPa |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 |
-20~+90℃ |
| 作用形式 |
單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
三、氣動内螺紋球閥 主要零件材料
| 左閥體 |
WCB、CF8、CF8M、CF3M |
| 閥座 |
PEFE、PPL、304、316 |
| 球體 |
WCB、CF8、CF8M、CF3M |
| 密封圈 |
PTFE/金屬石墨纏繞墊片 |
| 右閥體(中閥體) |
WCB、CF8、CF8M、CF3M |
| 閥杆 |
2Cr13304、316、316L |
| 填料壓蓋 |
WCB、CF8、CF8M、CF3M |
四、氣動内螺紋球閥 主要性能指标
| 公稱通徑DN(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 允許壓差(MPa) |
≤公稱壓力 |
| 動作範圍 |
0~90° |
| 洩露量Q |
軟密封爲零洩露;金屬密封符合ANSI B16.104 IV級标準 |
| 基本誤差 |
帶定位器:小於全行程的±2% |
| 回差 |
帶定位器:小於全行程的2% |
五、氣動内螺紋球閥 主要性能規範
| 試驗壓力(Mpa) |
公稱壓力(Mpa) |
壓力級 |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
| 密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
| 氣密試驗 |
0.5~0.7 |
六、氣動内螺紋球閥 尺寸圖
|
|
Q611F氣動内螺紋球閥 二片式 |

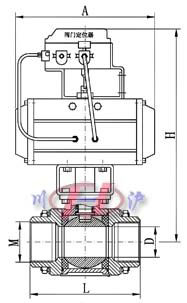

Q611F氣動内螺紋球閥 三片式 |
七、氣動内螺紋球閥 外形連接尺寸
| 公稱通徑 |
内螺紋連接 |
| mm |
inch |
D |
L |
H |
G |
A |
| 10 |
3/8 |
10 |
60 |
157 |
3/8″ |
140 |
| 15 |
1/2 |
15 |
75 |
168 |
1/2″ |
140 |
| 20 |
3/4 |
20 |
80 |
170 |
3/4″ |
140 |
| 25 |
1 |
25 |
90 |
180 |
1″ |
140 |
| 32 |
11/4 |
32 |
110 |
185 |
11/4″ |
164 |
| 40 |
11/2 |
38 |
125 |
200 |
11/2″ |
164 |
| 50 |
2 |
50 |
144 |
210 |
2″ |
190 |
| 65 |
21/2 |
64 |
186 |
230 |
21/2″ |
210 |
| 80 |
3 |
78 |
206 |
250 |
3″ |
247 |
| 100 |
4 |
98 |
240 |
270 |
4″ |
247 |
注:以上參數均以國标PN1.6MPa爲準,其他壓力等級請咨詢公司技術部,表中尺寸爲不帶标準附件數據,另由於産品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取新數據。
