一、氣動角式截止閥 産品概述
|
上海川滬閥門有限公司生産的氣動角式截止閥氣動角式截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用於調節流量。氣動角式截止閥适用的壓力、溫度範圍很大，但一般用於中、小口徑的管道。氣動角式截止閥的特點：1、與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。 2、密封面不易磨損、擦傷，密封性較好，壽命較長。3、啓閉時閥瓣行程較小，啓閉時間較短，閥門高度較小。 |
二、氣動角式截止閥 産品型号和圖片
 |
氣動角式截止閥 J645H |
三、氣動角式截止閥 主要技術參數
| 閥體型式 | 角型鑄造閥 |
|---|---|
| 閥芯型式 | 柱塞式(錐面) |
| 公稱通徑 | DN50 ～ DN250 |
| 公稱壓力 | PN1.6～10.0MPa |
| 法蘭标準 | JB、GB、ANSI、BS、API、ISO、DIN、JIS |
| 連接形式 | 法蘭、螺紋、焊接 |
| 密封填料 | 聚四氟乙烯、柔性石墨 |
| 工作溫度 | ≤450℃ |
四、氣動角式截止閥 外形尺寸圖
 |

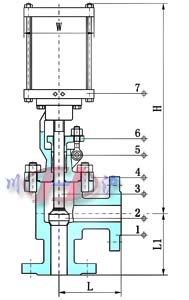

氣動角式截止閥 外形尺寸圖 |
五、氣動角式截止閥 外形連接尺寸
| DN | in | L | L1 | H | W |
|---|---|---|---|---|---|
| 15 | 1/2 | 65/90 | 65/90 | 由於閥門壓力 不同，所以連 接尺寸也不相 同，如需詳細 技術資料或安 裝圖紙，請咨 詢公司技術部 或銷售部，将 爲您提詳細的 技術資料及圖 紙！ |
|
| 20 | 3/4 | 75/95 | 75/95 | ||
| 25 | 1 | 80/100 | 80/100 | ||
| 32 | 21/4 | 95/105 | 95/105 | ||
| 40 | 21/2 | 100/115 | 100/115 | ||
| 50 | 2 | 115/125 | 115/125 | ||
| 65 | 21/2 | 145 | 145 | ||
| 80 | 3 | 155 | 155 | ||
| 100 | 4 | 175 | 175 | ||
| 125 | 5 | 200 | 200 | ||
| 150 | 6 | 240/225 | 240/225 | ||
| 200 | 8 | 275 | 275 | ||
六、氣動角式截止閥 安裝注意事項
手輪、手柄操作的截止閥可安裝在管道的任何位置上。
手輪、手柄及偉動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向一緻。
截止閥，也叫截門，是使用廣泛的一種閥門，它之所以廣受歡迎，是由於開閉過程中密封面之間摩擦力小，比較耐用，開啓高度不大，制造容易，維修方便，不僅适用於中 低壓，而且适用於高壓。它的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。
截止閥隻許介質單向流動，安裝時有方向性。它的結構 長度大於閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
