一、Y43H蒸汽減壓閥 産品概述
|
上海川滬閥門有限公司專業生産的Y43H蒸氣減壓閥屬於先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成，導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成，Y43H蒸汽減壓閥在普通減壓閥基礎上作瞭很大改進，加大瞭活塞面積，改變瞭節流結構。改變瞭密封形式，加大瞭過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善瞭性能。 |
二、Y43H蒸汽減壓閥 産品型号和圖片
 |
Y43H蒸汽減壓閥 |
三、Y43H蒸汽減壓閥 主要技術參數
| 公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力範圍(Mpa) | 0.04-1.0 | 0.05-1.6 | 0.08-2.5 | 0.2-3.5 | 0.5-3.5 | 0.5-4.5 |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
| 小壓差(Mpa) | 0.07 | 0.1 | 0.15 | 0.4 | 0.5 | 0.8 |
| 滲漏量 | GB12245-1989 | |||||

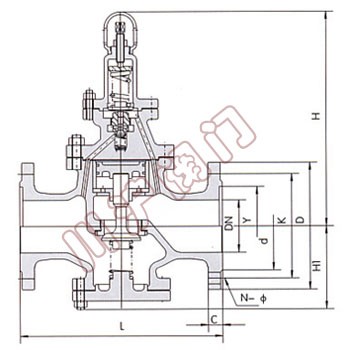

四、Y43H蒸汽減(jiǎn)壓閥(fá) 外形尺寸圖
 |
Y43H蒸汽減(jiǎn)壓閥(fá) 外形尺寸圖 |
五、Y43H蒸汽減壓閥 外形連接尺寸
| 公稱通徑DN | 外 形 尺 寸 | |||
| L | H | Hl | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 265 | 85 |
| 20 | 160 | 180 | 265 | 85 |
| 25 | 180 | 200 | 280 | 95 |
| 32 | 200 | 220 | 280 | 95 |
| 40 | 220 | 240 | 290 | 105 |
| 50 | 250 | 270 | 300 | 130 |
| 65 | 280 | 300 | 315 | 145 |
| 80 | 310 | 330 | 330 | 170 |
| 100 | 350 | 380 | 405 | 200 |
| 125 | 400 | 450 | 450 | 225 |
| 150 | 450 | 500 | 485 | 265 |
| 200 | 500 | 550 | 570 | 290 |
| 250 | 650 | 640 | 325 | |
| 300 | 800 | 740 | 360 | |
| 350 | 850 | 810 | 395 | |
| 400 | 900 | 950 | 430 | |
| 500 | 950 | 1080 | 500 | |
訂貨須知：
産品型号 公稱壓力 公稱通徑 連接法蘭标準 額定流量系數Cv 進口壓力 調節範圍 工作介質和介質溫度
|
|
