一、美标襯膠隔膜閥 産品概述
|
上海川滬閥門有限公司專業生産的AG41J美标襯膠隔膜閥專用於(yú)控制非腐蝕性或一般腐蝕性介質，閥體内腔表面無襯裏或覆有可供選擇的各種橡膠，适用於(yú)不同工作溫度和流體管路。隔膜閥與其它閥門大的區别在於：採用無填料函的構造；橡膠隔膜可使流道内的腐蝕性介質與所有驅動部件處於完全隔離的狀态，從而杜絕瞭(le)通常閥門的“跑、冒、滴、漏”等弊端；由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量；視膠隔膜閥的閥體内腔表面視複有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點；由於密封件爲富有彈性的橡膠隔膜。因此還具有較好的密封性和小的關閉力。 |
二、美标襯膠隔膜閥 産品型号和圖片
 |
美标襯膠隔膜閥 |
三、美标襯膠隔膜閥 主要參數
| 名稱 | 材料 |
| 閥體 | 鑄鐵、不鏽鋼、球鐵 |
| 閥蓋 | 鑄鐵 |
| 閥瓣 | 鑄鐵 |
| 手輪 | 鑄鐵 |
| 隔膜 | 天然膠、乙丙膠等 |
| 閥杆 | 碳鋼 |
四、美标襯膠隔膜閥 外形尺寸圖
 |

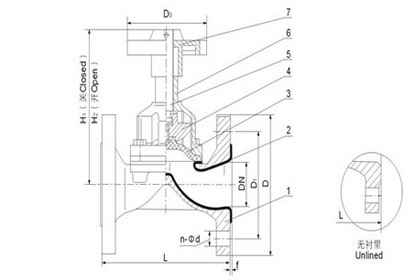

美标襯膠隔膜閥外形尺寸圖 |
五、美标襯膠隔膜閥 外形連接尺寸
| 公稱通徑 | 公稱壓力 | L mm |
D mm/in |
D1 mm/in |
n-Φd in |
F mm |
|
| DN | NPS | ||||||
| 15 | 1/2 | 150 | 108/125 | 89/31/2 | 60.5/23/8 | 4-5/8 | 2 |
| 20 | 3/4 | 117/135 | 98/37/8 | 70/23/4 | 4-5/8 | 2 | |
| 25 | 1 | 127/145 | 108/41/4 | 79.5/31/8 | 4-5/8 | 2 | |
| 32 | 11/4 | 146/160 | 117/45/8 | 89/31/2 | 4-5/8 | 2 | |
| 40 | 11/2 | 159/180 | 127/5 | 98.5/37/8 | 4-5/8 | 2 | |
| 50 | 2 | 190/210 | 152/6 | 120.5/43/4 | 4-3/4 | 2 | |
| 65 | 21/2 | 216/250 | 178/7 | 139.5/51/2 | 4-3/4 | 2 | |
| 80 | 3 | 254/300 | 190/71/2 | 152.5/6 | 4-3/4 | 2 | |
| 100 | 4 | 305/350 | 229/9 | 1901.5/71/2 | 4-3/4 | 2 | |
| 125 | 5 | 356/400 | 254/10 | 216/81/2 | 8-7/8 | 2 | |
| 150 | 6 | 406/460 | 279/11 | 241.5/91/2 | 8-7/8 | 2 | |
| 200 | 8 | 521/570 | 343/131/2 | 298.5/113/4 | 8-7/8 | 2 | |
| 250 | 10 | 635/680 | 406/16 | 362/141/4 | 12-1 | 2 | |
| 300 | 12 | 749/790 | 483/19 | 432/17 | 12-1 | 2 | |
| 350 | 14 | 787/900 | 533/21 | 476/183/4 | 12-11/8 | 2 | |
| 400 | 16 | 914/1000 | 597/231/2 | 540/211/4 | 16-11/8 | 2 | |
注：表中尺寸爲不帶标準附件數據。另由於(yú)産品改進技術創新參數可能有一定變(biàn)化，請咨詢公司技術部門索取新數據。
|
|
