一、高壓鍛鋼截止閥 産品概述
|
上海川滬專業生産的J41Y法蘭高溫高壓截止閥可作爲二次閥門用於電站鍋爐内水蒸汽檢驗裝置，也可用於其他類似的高溫高壓管道，其公稱壓力是1.6MPa-32MPa，工作溫度小於等於600度。适用介質是水、油品、蒸汽。需要注意的是本産品隻能作爲啓閉件使用全開或全閉。不能作爲節流閥調節流量。否則極易因高溫高壓水沖刷造成密封面的破壞，從而引起閥門過早破壞。J41Y法蘭高溫高壓截止閥閥門中腔採用自緊式密封結構，密封性能好。支管兩端爲焊接結構。閥瓣、閥座密封面採用司太立（stellite）钴基硬質合金堆焊而成耐磨、耐高溫、抗擦傷性能好。閥杆經調質和表面氮化處理。閥蓋填料函深度合理填料加緩蝕劑密封可靠。閥門具有倒密封結構保證閥門開啓運行時不經閥杆外漏。廣泛用於石油、化工、天然氣、冶金、化纖、造紙、城建、等領域。 |
二、高壓鍛鋼截止閥 産品型号和圖片
 |
高壓鍛鋼截止閥 |
三、高壓鍛鋼截止閥 主要參數
| 序号 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 墊片 | Corrugated SS+graphite | SS+PTFE | ||
| 3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | 圓柱銷 | A276 420 | A276 304 | ||
| 5 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 6 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 8 | 閥杆螺母 | A276 410 | |||
| 9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | 銘牌 | SS | |||
| 11 | 手輪 | A197 | |||
| 12 | 填料壓闆 | A216 WCB | A351 CF8 | ||
| 13 | 填料 | Flexible Graphite | PTFE | ||
| 14 | 閥蓋 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
| 15 | 閥杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 16 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 适用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||

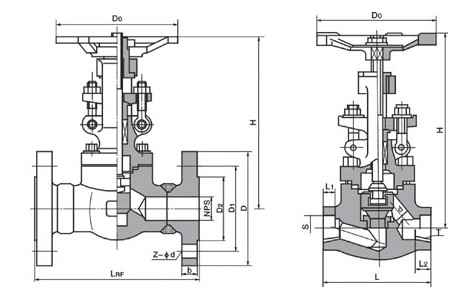

四、高壓鍛鋼截止閥 外形尺寸圖
 |
高壓鍛鋼截止閥外形尺寸圖 |
五、高壓鍛鋼截止閥 外形連接尺寸
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L(RF) L1(BW) |
150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
| 600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H(開) | 150Lb～300Lb | 166 | 171 | 207 | 240 | 258 | 330 | |
| 600Lb | 171 | 207 | 240 | 258 | 330 | 380 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| 重量 | 150Lb | RF | 4.5 | 6.9 | 9.8 | 13.5 | 19.5 | 28.0 |
| BW | 2.3 | 3.6 | 7.8 | 8.2 | 12.0 | 15.0 | ||
| 300Lb | RF | 4.8 | 7.7 | 11.0 | 16.8 | 21.2 | 32.6 | |
| BW | 2.8 | 4.0 | 8.5 | 9.2 | 12.6 | 16.8 | ||
| 600Lb | RF | 5.6 | 7.8 | 12.5 | 17.0 | 23.5 | 38.8 | |
| BW | 3.4 | 4.7 | 9.2 | 10.5 | 13.3 | 18.9 | ||
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
