一、鍛鋼内螺紋截止閥 産品概述
|
上海川滬專業生産的J15Y内螺紋Y型鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可採用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可採用全焊二連接。第三種爲壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，内壓自密封環密封。 |
二、鍛鋼内螺紋截止閥 産品型号和圖片
 |
鍛鋼内螺紋截止閥 |
三、鍛鋼内螺紋截止閥 主要參數
| 序号 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| TypeA105 | TypeA182F22 | TypeA182F304(L) | TypeA182F316(L) | ||
| 1 | 閥體 | A105N | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥瓣 | A105N | A276304 | A276304(L) | A276316(L) |
| 3 | 閥杆 | A182F6a | A182F304(L) | A182F316(L) | |
| 4 | 密封座 | A105N | A182F304 | A182F304(L) | A182F316(L) |
| 5 | 密封環 | F182F304L | A182F304(L) | A182F316(L) | |
| 6 | 閥蓋 | A105N | A182F22 | A182F304(L) | A182F316(L) |
| 7 | 墊圈 | A105N | A182F22 | A182F304(L) | A182F316(L) |
| 8 | 閥杆螺母 | A276F420 | |||
| 9 | 軸承壓蓋 | A1942H | A1944 | A1948 | A1948M |
| 10 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 11 | 手輪 | A197 | |||
| 12 | 對夾塊 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 13 | 螺栓 | A193B7 | A193B16 | A193B8 | A1983B8M |
| 14 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 15 | 填料壓闆 | A216WCB | A351CF8 | ||
| 16 | 活節螺栓 | A193B7 | A193B16 | A193B8 | A1983B8M |
| 17 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 18 | 圓柱銷 | A276420 | A182F304 | ||
| 19 | 填料壓套 | A276410 | A182F304 | ||
| 20 | 吊耳 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 21 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
| 22 | 填料 | 不鏽鋼絲+柔性石墨 | |||
| 适用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
| 适用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
四、鍛鋼内螺紋截止閥 外形尺寸圖
 |

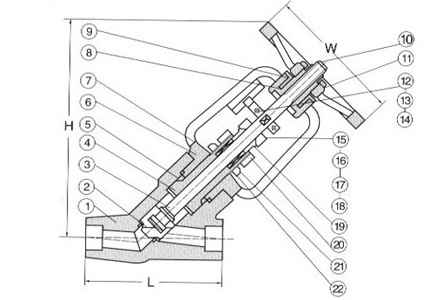

鍛鋼内螺紋截止閥外形尺寸圖 |
五、鍛鋼内螺紋截止閥 外形連接尺寸
| NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
| L | 900-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H(開) | 333 | 333 | 332 | 408 | 406 | 524 | |
| W | 125 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 900Lb-1500Lb | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
| 2500Lb | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
