一、PSQ角行程電動執行機構 産品概述

PSQ型執行機構是德國 PS Automation GmbH 執行機構生産商推出的産品。PSQ系列角行程電子式一體化電動執行機構，體積小、重量輕、功能強、智能操作器内裝、操作方便。PSQ系列角行程電動執行機構，以90°角行程輸出力矩爲50Nm-700Nm，适用於90°旋轉閥門（如球閥、蝶閥）和風門開關或調節控制。PSQ角行程執行機構主要是由相互隔離的電器控制部分和齒輪傳動部分組成，電機做爲連接兩隔離部分的中間部件。電機轉矩通過主齒輪傳送到行星齒輪，主齒輪驅動行星齒輪帶動中空的齒輪。中空齒輪比二級齒輪少三個齒，因此可以由行星齒輪驅動，行星齒輪轉一周中空齒輪轉動三個齒，行星齒輪的外部始終齧合一個蝸杆齒輪，運行時也不分開，這種設計使電機在故障或閥門轉矩意外增加時可直接通過手輪進行手動控制。

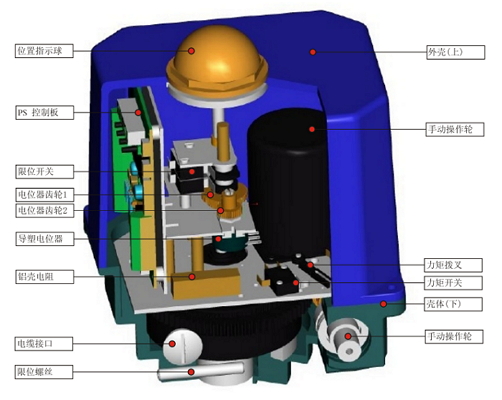

	PSQ角行程電動執行機構

二、PSQ角行程電動執行機構 型号規格

三、PSQ角行程電動執行機構 産品特點

1．一體化結構設計，位置變送器和伺服放大器做爲兩個獨立部件均可直接裝入執行機構内部，直接接受4-20mA控制信号，輸出4-20mA或1-5VDC閥位反饋信号，具有自診斷功能，使用和調校十分方便。
2.功能模塊式結構設計，通過不同可選功能的組合，實現從簡單到複雜的控制，滿足不同應用要求。
3.結構簡單，體積小巧，重量輕，便於安裝和維護，機械零件全部採用CNC加工制作，工藝精湛。
4.傳動全部採用小齒隙密封齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需加油，多種運行速度，可滿足各種控制系統的要求，以保證系統的快速響應及穩定性
5.PSQ系列有轉矩開關保護，可防止因閥門産生過大轉矩而損壞閥杆。
6.驅動電機採用高性能稀土磁性材料制作的高速同步電機，運行平穩。具有體積小、力矩大、抗堵轉、控制精度高等特點。
7.可設置分段調節，即由一台調節器輸出的雙時間比例信号控制兩台執行機構（4-12mA對應PSL1的全開或全閉，12-20mA對應PSL2的全開或全閉）。
8.閥位反饋元件採用全密封高精度多圈電位器，具有體積小、精度高、死區小、使用壽命長等特點。全部電器元件均採用世界名牌産品，質量可靠。電器部件布線嚴謹並與傳動部件完全隔離，提高瞭執行機構運行性的可靠。

四、PSQ角行程電動執行機構 技術參數

五、PSQ角行程電動執行機構 接線圖

PSQ角行程電動執行機構

注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
