DKZ直行程電動執行機構
川滬首頁 >> 電動執行機構 >> DKZ直行程電動執行機構
一、DKZ直行程電動執行機構 産品概述
DKZ型直行程電動執行機構可以與DDZ-Ⅲ型儀表配套使用,也可以與組裝儀表及TA儀表配用。它以220V電源爲動力，接受統一的标準信号4-20mA.DC,将此轉變(biàn)成與輸入信号相對應的出軸直線位移，自動地操縱調節閥或其它終端機構等完成自動調節任務，或者配用電動操作器實行手動遙控。廣泛地用於(yú)發電廠、鋼鐵、石油、化工、輕工等工業部門的調節系統中。 該儀表具有連續調節、手動遙控、就地手操三種控制方式。使用DKZ型直行程電動執行機構的自動調節系統需配用ZPE-3101型伺服放大器、DFD-1000型電動操作器後才可實現自動調節系統手動自動無擾動切換。 |
 |
DKZ直行程電動執行機構 |
二、DKZ直行程電動執行機構 型号規格
| 型号 | 額定負載(N) | 額定行程(MM) | 全行程時間(S) | 額定電流(A) | 質量(KG) |
|---|---|---|---|---|---|
| DKZ-310(H) | 4000 | 10 | 8 | 0.65 | 50 |
| 16 | 125 | ||||
| 25 | 20 | ||||
| 30 | 24 | ||||
| DKZ-410(H) | 6400 | 18 | 16 | 0.65 | 50 |
| 30 | 24 | ||||
| 40 | 32 | ||||
| 60 | 50 | ||||
| DKZ-510(H) | 16000 | 30 | 16 | 1.5 | 95 |
| 50 | 30 | ||||
| 60 | 40 | ||||
| 100 | 60 | ||||
| DKZ-610(H) | 25000 | 30 | 16 | 2.5 | 110 |
| 50 | 30 | ||||
| 60 | 40 | ||||
| 100 | 60 |

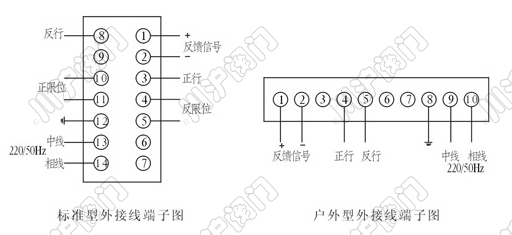

三、DKZ直行程電動執行機構 接線圖
 |
DKZ接線圖 |
四、DKZ直行程電動執行機構 技術參數
| 反饋信号 | 4-20mA D.C或0-10mA D.C |
|---|---|
| 輸入電阻 | Ⅲ250Ω Ⅱ200Ω |
| 輸入通道 | 3個 |
| 電源電壓 | 220V +10%/-15% 50HZ±1% |
| 使用環境溫度 | -25～＋70℃ |
| 使用環境濕度 | ≤95℃ |
五、DKZ直行程電動執行機構 DKZ結構圖
 |
DKZ結構圖 |
注：表中尺寸爲不帶标準附件數據。另由於(yú)産品改進技術創新參數可能有一定變(biàn)化，請咨詢公司技術部門索取新數據。
|
|
