DKJ角行程電動執行器
川滬首頁 >> 電動執行機構 >> DKJ角行程電動執行器
一、DKJ角行程電動執行器 産品概述
DKJ型角行程電動執行機構接受統一的标準信号4～20mA,dc (或0～10mA,dc)，輸入信号和位置發送器的反饋信号，通過伺服放大器的比較後， 輸出開關信号，驅動電機，經過機械減速，将輸入信号轉換成相對應的輸出軸轉角位 移：自動地操縱風門擋闆，蝶閥，球閥等裝置，完成系統的自動調節任務，它廣泛應 用於電站、冶金、石油、化工、機械、輕工、紡織、食品和醫藥等工業部門的調節系統中。 |
 |
DKJ角行程電動執行器 |
二、DKJ角行程電動執行器 型号規格
| 型号 | 出軸轉矩(Nm) | 額定轉角 | 全行程時間(S) | 額定電流(A) | 質量(Kg) |
|---|---|---|---|---|---|
| DKJ-210 | 100 | 90° | 100±20 | 0．5 | 31 |
| DKJ-310 | 250 | 90° | 100±20 | 0．65 | 48 |
| DKJ-410 | 600 | 90° | 100±20 | 1．5 | 86 |
| DKJ-510 | 1600 | 90° | 100±20 | 2．5 | 125 |
| DKJ-610 | 4000 | 90° | 100±20 | 4．5 | 125 |
| DKJ-710 | 6000 | 90° | 100±20 | 8 | 145 |
三、DKJ角行程電動執行器 主要技術參數
| 項目名稱 | DKJ系列 | |
|---|---|---|
| 控制機構 | 輸入信号 | 無 |
| 反饋信号 | 0～10mAdc 4～20mAdc | |
| 死區 | 0.4％～3％ | |
| 基本誤差 | ±2.5％ | |
| 回差 | ≤1.5％ | |
| 限位 | 開側，閉側 | |
| 開度檢測 | 精密導電塑料電位器 | |
| 動力 | 動力 | 220V，50Hz |
| 驅動電機 | 伺服電機 | |
| 附屬機構 | 加熱器 | 選擇件 |
| 手動機構 | 手輪 | |
| 安裝條件 | 環境溫度 | 無加熱器-25℃～+70℃ |
| 相對濕度 | <95％ | |
| 環境氣體 | 無腐蝕性氣體 | |
| 接線口 | 十四線插頭 | |
| 防護等級 | ||

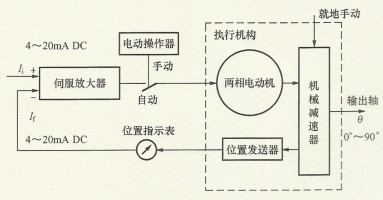

四、DKJ角行程電動執行器 原理圖
 |
DKJ角行程電動執行器 原理圖 |
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
