一、電動漿液閘閥 産品概述
Z973X/H電動漿液閘閥在經營與應用過程中不斷消化與吸收國内外類似産品結構及制造工藝的先進特點。不斷提高産品的科技含量，從一些技術細節著手，完善瞭電動漿液閥的綜合性能。電動漿液閘閥具有剛性好，流阻系數小、設計合理、結構緊湊，通道流暢等優點，密封可靠、操作輕便靈活。電動漿液閥廣泛用於化工，煤炭，制糖，污水，造紙等到領域，是一種理想的密封閥門。電動漿液閘閥适合於造紙行業在管道上作調節和節流使用。
電動漿液閘閥採用全圓形的通道設計，刀闆底端加工成刀刃，光潔度高，保證良好的密封性。在刀闆上端安裝有硬聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在電動漿液閥的進口端，可防止顆粒物料直接沖刷在密封上，從而可改善的工作條件，延長壽命。根據需要，可在閥體四周設置多個沖刷口，直接用空氣、蒸汽或水進行沖刷，防止沉澱物逐漸堆積，對 |
|
Z973X電動漿液閘閥 |
於輸入困難的流體特别适用。電動漿液閘閥設計緊湊、占據空間小、重量輕、易於安裝、耐磨防堵措施完善、便於維修、使用壽命長。電動漿液閘閥廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工條件苛刻的環境條件下。
電動漿液閘閥其主要特點如下：
1、採用對夾式結構，體積小，重量輕。
2、完全敞開的通道，可以防止介質在閥内沉積。
3、新研制的U型封存圈，可發保證閥門的良好密封性。
4、閘闆的外密封 性，則是通過嵌在閥體内隻有彈性的密封條來實現，並可借助f螺釘，壓闆進行調整。
5、流阻小。
6、安裝裝維修方便。 |
二、電動漿液閘閥 主要性能規範
| 公稱壓力(MPa) |
密封試驗 |
殼體試驗 |
工作溫度（℃） |
适用介質 |
| 0.6MPa |
0.66MPa |
0.9MPa |
-10℃～120℃ |
泥漿、煤渣、紙漿、糧漿、粒狀物、糊劑等介質 |
| 1.0MPa |
1.5MPa |
1.5MPa |
三、電動漿液閘閥 主要零件材料
| 閥體 |
灰鑄鐵 |
| 閘闆 |
鉻鎳钛不鏽鋼 |
| 閥體密封圈 |
合成橡膠或聚四氟乙烯 |
| 閥杆 |
鉻不鏽鋼 |
| 支架 |
碳素鋼 |
| 填料 |
聚四氟乙烯 |
四、電動漿液閘閥 設計标準
| 設計制造 |
JB/T 8691-98 |
| 結構長度 |
GB/T 15188.2-94 |
| 法蘭連接尺寸 |
GB/T 9113-2000 |
| 閥門檢查和試驗 |
GB/T 13927-92 |

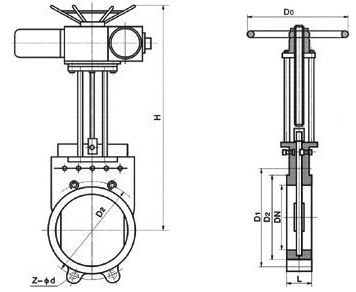

五、電動漿液閘閥 主要外形圖
六、電動漿液閘閥 主要外形尺寸
| DN |
L |
D2 |
D1 |
H |
| 0.6 |
1.0 |
| 50 |
48 |
48 |
125 |
100 |
600 |
| 65 |
48 |
48 |
145 |
120 |
670 |
| 80 |
50 |
50 |
160 |
135 |
680 |
| 100 |
50 |
50 |
180 |
155 |
700 |
| 125 |
50 |
50 |
210 |
185 |
720 |
| 150 |
60 |
60 |
240 |
210 |
790 |
| 200 |
60 |
60 |
295 |
265 |
850 |
| 250 |
70 |
70 |
350 |
320 |
1100 |
| 300 |
70 |
80 |
400 |
368 |
1180 |
| 350 |
80 |
90 |
460 |
428 |
1280 |
| 400 |
80 |
120 |
515 |
482 |
1460 |
| 450 |
90 |
120 |
565 |
532 |
1600 |
| 500 |
90 |
130 |
620 |
585 |
1800 |
| 600 |
140 |
140 |
725 |
685 |
2100 |
| 700 |
140 |
140 |
840 |
800 |
2300 |
| 800 |
190 |
190 |
950 |
905 |
2500 |
| 900 |
203 |
203 |
1050 |
1005 |
2700 |
| 1000 |
216 |
216 |
1160 |
1115 |
2900 |
| 1200 |
254 |
254 |
1380 |
1325 |
3400 |
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
