一、電動偏心半球閥 産品概述
川滬公司生産的電動偏心半球閥(凸輪撓曲調節閥)屬於角行程閥，是由角行程電動執行器及和偏心半球閥組成，執行器採用一體化結構，電動執行機構内置伺服系統，輸入4-20mA控制信号或1-5VDC及220VAC電源即可控制運轉。電動偏心半球閥是一種由部分球閥闆繞偏心軸心旋轉來控制流體的角行程調節閥。閥芯的回轉中心不與旋轉軸同心，可減少磨損，延長使用壽命，閥芯後部設有一個導流翼，有利於流體穩定流動，電動偏心半球閥具有良好的穩定性。其次，還有流量大，可調範圍廣等特點。
電動偏心半球閥(凸輪撓曲調節閥)廣泛應用於石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
|
|
VQ947電動V型球閥 |
二、電動偏心半球閥 主要技術參數
1、閥體
| 閥體形式 |
偏心旋轉閥 |
| 公稱通徑 |
DN15～300mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa，(注：PN6.4MPa僅用於DN25～150的閥) |
| 法蘭标準 |
GB/T9113、 JB/T79、HG20594及其他标準 |
| 連接形式 |
對夾式、法蘭式 |
| 閥蓋形式 |
整體式 (适用溫度-45～+400℃) |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥體材料 |
鑄鋼(WCB)、不鏽鋼(CF8、CF8M、CF3、CF3M)、鉻钼鋼、鑄鋼襯四氟(WCB+F46) |
2、閥内件
| 閥芯形式 |
偏心旋轉閥芯(帶導流翼) |
| 流量特性 |
近似等百分比特性 |
| 閥芯材料 |
不鏽鋼(CF8、CF8M、CF3、CF3M)+氮化處理 |
3、執行器
| 執行器型号 |
CHR、3810R、DZW、HQ、PSQ |
| 主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz、輸入信号：4-20mA或1-5V·DC、輸出信号：4-20mA·DC |
| 防護等級：相當IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
三、電動偏心半球閥 主要性能規範
| 公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
額定流
量系數
KV |
全腔型 |
14 |
25 |
30 |
55 |
100 |
135 |
230 |
320 |
500 |
850 |
1300 |
1750 |
| 60%腔型 |
- |
- |
- |
- |
- |
- |
- |
- |
300 |
510 |
780 |
1050 |
| 40%腔型 |
6 |
10 |
12 |
20 |
40 |
54 |
92 |
128 |
200 |
340 |
520 |
700 |
| 允許壓差(MPa) |
≤ 公稱壓力 |
| 動作範圍 |
全開60° |
| 洩露量Q |
軟密封VI級、硬密封IV級，符合ANSI B16.104标準 |
| 基本誤差 |
±1% |
| 回差 |
±1% |
| 死區 |
≤1% |
| 可調範圍 |
全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1) |
四、電動偏心半球閥 主要零件材料
| 閥體 |
WCB、CF8、CF8M、CF3M |
| 下軸套 |
304、316 |
| 壓圈 |
2Cr13、304、316、316L |
| 半球體 |
WCB、CF8、CF8M、CF3M (硬化處理) |
| 閥座 |
PTFE、PPL、不鏽鋼 |
| 閥杆 |
2Cr13、304、316、316L |
| 上軸套 |
304、316 |
| 填料 |
V型聚四氟乙烯填料、石墨填料 |
| 填料壓套 |
2Cr13、304、316、316L |
| 填料壓蓋 |
WCB、CF8、CF8M、CF3M |
五、電動偏心半球閥 外形尺寸圖
|
|

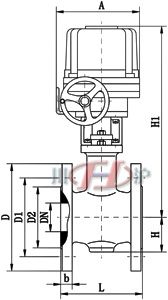

PQ940H電動偏心半球閥 外形尺寸圖 |
PQ940H電動偏心半球閥 外形尺寸圖 |
六、電動偏心半球閥 外形連接尺寸
| 公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
法蘭式 |
102 |
102 |
114 |
124 |
143 |
165 |
194 |
213 |
229 |
243 |
297 |
338 |
| 對夾式 |
62 |
62 |
62 |
75 |
80 |
100 |
115 |
130 |
160 |
200 |
240 |
334 |
| H |
60 |
60 |
65 |
95 |
105 |
120 |
140 |
155 |
165 |
205 |
240 |
270 |
| H1 |
配HR |
490 |
525 |
525 |
541 |
650 |
690 |
700 |
815 |
910 |
970 |
1090 |
1110 |
| A |
配HR |
225 |
225 |
225 |
225 |
225 |
225 |
335 |
335 |
335 |
335 |
335 |
335 |
| PN1.6MPa法蘭連接尺寸 |
| D |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
| D1 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
| D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
| n-Φd |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
| PN2.5MPa法蘭連接尺寸 |
| D |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
425 |
485 |
| D1 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
| D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
330 |
389 |
| n-Φd |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
12-30 |
16-30 |
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
