一、電動高溫球閥 産品概述
川滬公司生産的電動高溫球閥是由CHR或(HQ型)電動執行器及高溫球閥組成,閥體採用新型密封材料爲閥座,比同類産品聚四氟乙烯做密封的球閥,使用壽命提高瞭3-5倍。電動高溫球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點,執行器採用一體化設計,輸入220V電源即可直接進行開關量調節,亦可内置伺服模塊,輸入控制信号(4~20mADC或1~5VDC)及單相電源即可控制運轉。 該電動高溫球閥廣泛用於石油、化工、橡膠、造紙、制藥等行業,适用介質:水、蒸汽、導熱油及酸類,電動高溫球閥使用溫度:≤450℃。
|
|
GQ941電動高溫球閥 |
二、電動高溫球閥 主要技術參數
1、閥體
| 閥體形式 |
直通鑄造球閥 |
| 公稱通徑 |
DN15~300mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K |
| 法蘭标準 |
GB/T9113、 JB/T79、HG20594及其他标準 |
| 連接形式 |
法蘭式、螺紋式 |
| 閥蓋形式 |
一體式 |
| 壓蓋型式 |
壓蓋壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
| 閥體材料 |
鑄鋼(WCB)、不鏽鋼(CF8、CF8M、CF3、CF3M)、鉻钼鋼、 |
2、閥内件
| 閥芯形式 |
"O"型球型閥芯 |
| 流量特性 |
近似快開特性 |
| 閥芯材料 |
不鏽鋼(CF8、CF8M、CF3、CF3M)+氮化處理 |
3、執行器
| 執行器型号 |
CHR、HQ、381、DZW系列角行程執行機構 |
| 主要技術參數 |
電源:AC200/220V,50/60Hz、輸出力矩:50N·M~2000N·M、動作範圍:0~90°,0~360° |
| 動作時間:15秒/30秒/60秒、保護裝置:過熱保護、手動操作:同附帶手柄操作、限位:電氣、機械二重限位 |
| 防護等級:相當於IP-65、隔爆标志:ExdⅡBT4、驅動電機:8W/E、進線接口:PE1/2〞進線線鎖 |
三、電動高溫球閥 主要性能規範
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 允許壓差(MPa) |
≤ 公稱壓力 |
| 動作範圍 |
0~90°、0~360° |
| 洩露量Q |
按GB/T4213-92,小於額定KV0.01% |
| 基本誤差 |
±1% |
| 回差 |
±1% |
| 死區 |
≤1%(可調) |
| 可調範圍 |
250:1 |
350:1 |
四、電動高溫球閥主要零件材料
| 零件名稱 |
零件材料 |
| 左閥體 |
WCB、CF8、CF8M、CF3M |
| 右閥體 |
WCB、CF8、CF8M、CF3M |
| 閥座 |
PEFE、PPL、304、316 |
| 球體 |
2Cr13、304、316 |
| 閥杆 |
2Cr13、304、316 |
| 密封填料 |
PTFE/柔性石墨 |
| 填料壓蓋 |
WCB、CF8、CF8M、CF3M |
| 聯軸器 |
Q235A |
| 支架 |
A3、25、35 |
| 執行器 |
配置執行器不同,材質也不相同 |
五、電動高溫球閥 外形尺寸圖
|
|
|

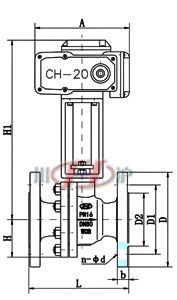

GQ941H電動高溫球閥 配CHQ |

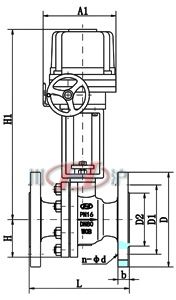

GQ941H電動高溫球閥 配HQ |

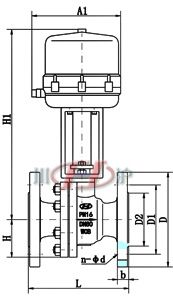

GQ941H電動高溫球閥 配PSQ |
六、電動高溫球閥 外形連接尺寸
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
| H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
| H1 |
根據所配執行機構而定 |
| D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
| D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
| n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
| A、A1 |
根據閥門所需力矩而定,配置機型不同,外形尺寸也不相同 |
注:表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取新數據。
