調節閥系列
一、電動法蘭截止閥 産品概述
本公司生産的J941H電動法蘭截止閥和電動閘閥是同屬一個類型的閥門，是由電動執行機構和截止閥兩部分組成，電動截止閥的啓閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥杆的運動形式，有升降杆式(閥杆升降，手輪不升降)，也有升降旋轉杆式(手輪與閥杆一起旋轉升降，螺母設在閥體上)。電動法蘭截止閥隻适用於全開和全關，不允許作調節和節流。 |
 |
Z941H電動法蘭閘閥 |
二、電動法蘭截止閥 設計标準
| 設計規範 | GB/T 12234 |
|---|---|
| 結構長度 | GB/T 12221 |
| 連接法蘭 | JB/T 79 |
| 試驗與檢驗 | JB/T 9092 |
| 壓力-溫度 | GB/T 9131 |
| 産品标識 | GB/T 12220 |
三、電動法蘭截止閥 性能規範
| 型号 | 公稱壓力 (MPa) |
實驗壓力 | 工作溫度(℃) | 适用介質 | ||
|---|---|---|---|---|---|---|
| 強度水（MPa） | 密封（水）空氣（MPa） | 低壓密封空氣（MPa） | ||||
| Z41H-16C Z41W-16P(R) |
1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 硝酸類 |
| Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸類 |
| Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸類 |
| Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
四、電動法蘭截止閥 主要零件材料
| 1 | 閥體 | WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
|---|---|---|
| 2 | 閥瓣 | WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12 |
| 3 | 螺紋壓套 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 | 閥杆 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 5 | 閥蓋 | WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 6 | 填料 | 柔性石墨、PTFE |
| 7 | 壓蓋 | WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 8 | 滑塊 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 9 | 電動執行器 | 殼體(HT200、WCB) |
五、電動法蘭截止閥 主要外形圖
 |
 |
電動法蘭截止閥 (内部結構圖) |

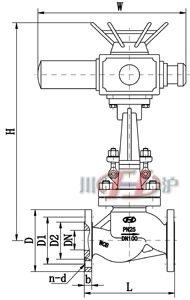

電(diàn)動(dòng)法蘭截止閥 (連接尺寸) |
六、電動法蘭截止閥 主要外形尺寸
| 公稱通徑 DN(mm) |
标準值 | 參考值 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | n-d | H | W | 重量 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 645 | 590 | 48 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-φ18 | 690 | 590 | 60 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-φ18 | 715 | 590 | 65 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-φ18 | 770 | 590 | 71 |
| 125 | 400 | 254 | 210 | 185 | 22 | 8-φ18 | 780 | 590 | 119 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-φ23 | 810 | 590 | 210 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-φ23 | 967 | 810 | 320 |
| 250 | 622 | 405 | 355 | 320 | 30 | 12-φ25 | 1143 | 810 | 550 |
| 300 | 698 | 460 | 410 | 375 | 30 | 12-φ25 | 1292 | 830 | 785 |
注：以上參數均以國标PN1.6MPa爲準，其他壓力等級請咨詢公司技術部，表中尺寸爲不帶标準附件數據，另由於(yú)産品改進技術創新參數可能有一定變(biàn)化，請咨詢公司技術部門索取新數據。
|
|
