一、電動粉體蝶閥 産品概述
上海川滬閥門有限公司生産的電動粉體蝶閥，又叫電動水泥蝶閥、電動蝴蝶閥，是專門用於粉體，顆粒物料的工業産品。閥體橡膠密封圈形成的軟性密封使其非常适合各利粉體，顆粒物料的應用場合，特别是對於磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，電動粉體蝶閥常常被安裝在料鬥，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者電動執行器。接入220V電壓即可控制閥門的開關，也可以接入控制模塊，輸入控制信号4-20mA或1-5V DC進行控制。 |
 |

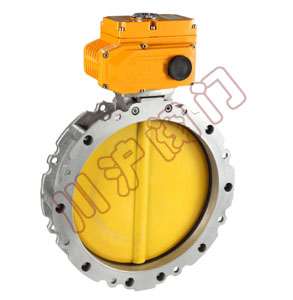

電動粉體蝶閥 |
二、電動粉體蝶閥 主要技術參數
| 型号 | BLD-F | |
|---|---|---|
| 公稱通徑(mm) | DN100-DN400 | |
| 壓力(Mpa) | 0-0.2 | |
| 主要零件 | 閥體 | 壓鑄鋁合金 |
| 閥闆 | 碳鋼内襯闆，覆以耐磨高分子材料 | |
| 密封圈 | 丁晴橡膠（NBR） | |
| 适用介質 | 水泥、泥漿、粉體 | |
| 适用溫度(℃) | -15～100 | |
| 氣動執行器 | 型号 | CP、GT系列、AT系列、AW系列 |
| 壓力(Mpa) | 0.4～0.7 | |
三、電動粉體蝶閥 執行器參數及特點
| 執行器類别 | CH系列執行器參數 | HQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 标準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作範圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信号、1/5K電位計、智能調節(4～20mA模拟量信号控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 内置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外塗層 | 幹粉，環氧聚酯，具有超強防腐功能 | |
| 採用獨特的電制動線路，因而定位精度高，執行機構靈敏，啓動停止迅速,運行平穩。同時具有抗幹擾、抗浪湧電壓、防擊穿能力強的特點 | ||
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
