H71對夾升降式止回閥
川滬首頁 >> 止回閥 >> H71對夾升降式止回閥
一、H71對夾升降式止回閥 産品概述
|
上海川滬閥門有限公司專業生産的H71對夾升降式止回閥，體積小、結構短、重量輕，可以大限度地節省安裝空間。H71對夾升降式止回閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝於管路系統，防止介質倒流，閥瓣關閉快速，水錘壓力小；流道通暢，流體阻力小；動作靈敏，密封性能好。 |
二、H71對夾升降式止回閥 産品型号和圖片
 |
H71對夾升降式止回閥 |
三、H71對夾升降式止回閥 主要技術參數
| 型号 | 公稱通徑 | 試驗壓力 | 工作溫度 | 适用溫度 | |
| 殼體 | 密封 | ||||
| H71H-16Q | 1.6 | 2.4 | 1.76 | ≤235℃ | 水、蒸氣、油品等 |
| H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235℃ | |
| H71W-25H | ≤300℃ | ||||
| H71W-25P | ≤200℃ | 硝酸等腐蝕性介質 | |||
| H71W-40H | 4.0 | 6.0 | 4.4 | ≤300℃ | |
| H71W-40P | ≤200℃ | 水、蒸氣 | |||
四、H71對夾升降式止回閥 外形尺寸圖
 |

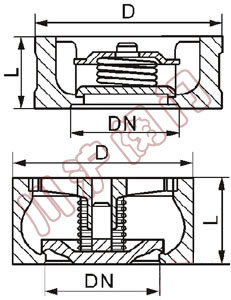

H71對夾升降式止回閥外形尺寸圖 |
五、H71對夾升降式止回閥 外形連接尺寸
| 公稱通徑 | L | D | 公稱通徑 | L | D | ||||
| 1.6 | 2.5 | 4.0 | 1.6 | 2.5 | 4.0 | ||||
| 15 | 25 | 48 | 48 | 48 | 80 | 71 | 140 | 140 | 140 |
| 20 | 31.5 | 58 | 58 | 58 | 100 | 80 | 160 | 165 | 165 |
| 25 | 35.5 | 68 | 68 | 68 | 125 | 110 | 190 | 195 | 195 |
| 32 | 40 | 80 | 80 | 870 | 150 | 125 | 215 | 225 | 225 |
| 40 | 45 | 90 | 90 | 90 | 200 | 160 | 270 | 285 | 390 |
| 50 | 56 | 105 | 105 | 105 | 250 | 200 | 330 | 340 | 350 |
| 65 | 63 | 125 | 125 | 125 | 300 | 250 | 385 | 400 | 415 |
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
