H41F46襯氟止回閥
川滬首頁 >> 止回閥 >> H41F46襯氟止回閥
一、H41F46襯氟止回閥 産品概述
|
上海川滬閥門有限公司專業生産的H41F46襯氟止回閥是一種依靠介質本身的流動而自動啓閉閥瓣用來阻止介質逆向流動的自動防腐閥門，又稱爲逆止閥和單向閥。H41F46襯氟止回閥适用在-60℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還适用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。 |
二、H41F46襯氟止回閥 産品型号和圖片
 |
H41F46襯氟止回閥 |
三、H41F46襯氟止回閥 材質表
| 序号 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不鏽耐酸鑄鋼 | 超低碳不鏽耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥瓣/閥杆 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯裏/閥座 | PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO | |||||
| 4 | 緊固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 5 | 螺母 | PTFE（F4） | CF8 | CF8 | |||
四、H41F46襯氟止回閥 外形尺寸圖
 |

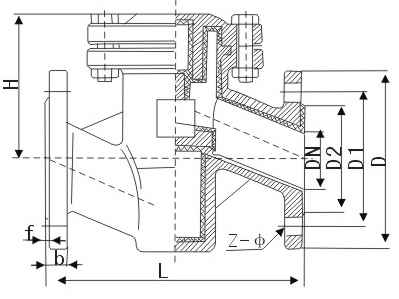

H41F46襯氟止回閥外形尺寸圖 |
五、H41F46襯氟止回閥 外形連接尺寸
| 公稱通通徑 | L | D | D1 | D2 | f | b | Z-φd | ||||
| DN（mm） | PN1.6MPa | ||||||||||
| 15 | 130 | 130 | 95 | 65 | 2 | 14 | 4-φ14 | ||||
| 20 | 150 | 150 | 105 | 75 | 2 | 16 | 4-φ14 | ||||
| 25 | 160 | 160 | 115 | 85 | 2 | 16 | 4-φ14 | ||||
| 32 | 180 | 180 | 135 | 100 | 2 | 18 | 4-φ18 | ||||
| 40 | 200 | 200 | 145 | 110 | 3 | 18 | 4-φ18 | ||||
| 50 | 230 | 230 | 160 | 125 | 3 | 20 | 4-φ18 | ||||
| 65 | 290 | 290 | 180 | 145 | 3 | 20 | 4-φ18 | ||||
| 80 | 310 | 310 | 195 | 160 | 3 | 22 | 4-φ18 | ||||
| 100 | 350 | 350 | 215 | 180 | 3 | 24 | 8-φ18 | ||||
| 125 | 400 | 400 | 245 | 210 | 3 | 26 | 8-φ18 | ||||
| 150 | 480 | 480 | 280 | 240 | 3 | 28 | 8-φ23 | ||||
| 200 | 600 | 495 | 335 | 295 | 3 | 30 | 12-φ23 | ||||
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
