H14不鏽鋼内螺紋止回閥
川滬首頁 >> 止回閥 >> H14不鏽鋼内螺紋止回閥
一、H14不鏽鋼内螺紋止回閥 産品概述
|
上海川滬閥門有限公司專業生産的H14不鏽鋼内螺紋止回閥，體積小、重量輕，适用於安裝空間非常小的場合，根據需要，内螺紋可以做成普通管螺紋，也可以做成NPT螺紋。材質有碳鋼和不鏽鋼304、不鏽鋼316、316L等。 |
二、H14不鏽鋼内螺紋止回閥 産品型号和圖片
 |
H14不鏽鋼内螺紋止回閥 |
三、H14不鏽鋼内螺紋止回閥 主要零件材料
| 序号NO. | 零件名稱 | 材質 |
| 1 | 閥體 | 不鏽鋼CF8M/CF8 |
| 2 | 閥蓋 | 不鏽鋼CF8M/CF8 |
| 3 | 搖杆插銷 | 不鏽鋼316/304 |
| 4 | 閥瓣 | 不鏽鋼CF8M/CF8 |
| 5 | 螺塞 | 不鏽鋼316/304 |
| 6 | 螺塞墊片 | 聚四氟乙烯PTFE |

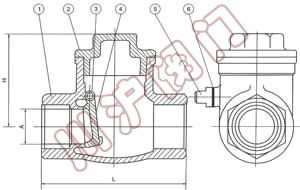

四、H14不鏽鋼内螺紋止回閥 外形尺寸圖
 |
H14不鏽鋼内螺紋止回閥外形尺寸圖 |
五、H14不鏽鋼内螺紋止回閥 外形連接尺寸
| SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" |
| A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
| L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
| 重量WT(kg) | 310 | 445 | 680 | 1040 | 1490 | 2020 |
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
