一、氣動高壓閘閥産品概述

上海川滬閥門有限公司生産的Z640Y氣動高壓閘閥用於需要快速啓閉的高壓工況，利用閘闆的上下工作來接通(全開)和截斷(全關)管道中的流體介質。氣動高壓閘閥和其他同類閥門相比，具有以下優點：
1、流體阻力小，密封面受介質的沖刷和侵蝕小(閘闆開啓高度高)。
2、開啓較有力，密封性能好，介質流向不受限制，不擾流，不降壓力。
3、形體簡單，制造工藝性好，适用範圍廣。

上海川滬閥門有限公司生産的氣動高壓閘閥，廣泛應用於化工、石化、消防等場合。

Z640H氣動高壓閘閥

二、氣動高壓閘閥執行标準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

三、氣動高壓閘閥壓力試驗

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.04	11.0	18.0
氣密封試驗	0.4-0.7

四、氣動高壓閘閥零件材料

體蓋闆	閥杆	密封面	墊片	填料	工作溫度℃	适用介質
WCB	2Cr13	13Cr STL 本體材料尼龍	增強柔性石墨 1Cr13/柔性石墨 08軟鋼 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T） PTFE	柔性石墨增強柔性石墨 SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38CrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	銷酸類
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸類

五、氣動高壓閘閥外形尺寸圖

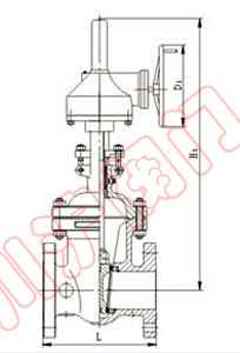

Z640H氣動高壓閘閥外形尺寸圖

六、氣動高壓閘閥外形連接尺寸

公稱通徑 DN	L	D	D1	D2	D6	b	Z-Φd	H	H1	D0	WT (Kg)
CZ6s40H-40 CZ6s40Y-40P CZ6s40Y-40R
50	250	160	125	100	88	20	4-Φ18	950	570	200	42
65	280	180	145	120	110	22	8-Φ18	1050	596	200	68
80	320	195	160	135	121	22	8-Φ18	1080	635	250	84
100	350	230	190	160	150	24	8-Φ23	1145	645	320	102
125	400	270	220	188	176	28	8-Φ25	1210	700	320	135
150	450	300	250	218	204	30	8-Φ25	1330	750	400	156
200	550	375	320	282	260	38	12-Φ30	1660	940	400	276
250	650	445	385	345	313	42	12-Φ34	1820	1050	450	306
300	750	510	450	408	364	46	16-Φ34	1990	1150	450	510
350	850	570	510	465	422	52	16-Φ34	2110	1190	500	720
400	950	655	585	535	474	58	16-Φ41	2335	1370	550	1050
450	1050	680	610	560	524	60	20-Φ41	2490	1510	550	1320
500	1150	755	6720	612	576	62	20-Φ48	2640	1590	550	1800
600	1350	890	795	730	678	62	20-Φ54	2940	1720	600	2160

注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
