氣動暗杆刀型閘閥

川滬首頁 >> 氣動閘閥 >> 氣動暗杆刀型閘閥

一、氣動暗杆刀型閘閥産品概述

上海川滬閥門有限公司生産的氣動暗杆刀型閘閥由多種氣動元件及閥體組成。多用於要求快速切斷或開啓的場合。産品特點：1.氣動暗杆式刀形閘閥是閘閥的新品種，體積小，重量輕，輕型節材，是污水、煤漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等待業中的理想産品。 2.氣動暗杆式刀形閘閥採用金屬對金屬的硬密封，或採用金屬對橡膠的軟密封。在開啓和關閉的過程中，閘闆與密封面採用瞭特殊的設計，磨擦較少，經久耐用。 3.氣動暗杆式刀形閘閥的上密封突破瞭常規的密封形式，採用上蓋結構，使得上密封由大面積的矩形密封改成瞭小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又採用瞭目前國際上先進的浮動密封結構，使得上密封達到瞭與管道同壽命的程度，從而整體上提高瞭閥門的使用壽命。 4.氣動暗杆式刀形閘閥在手輪頂部加裝封套裝置後，可以使閥門活動部件全部處於封閉狀态，閘闆和閥杆的絲杆傳動不會因潤滑油幹枯而卡澀。特别适合在粉塵及幹燥的惡劣環境中長期正常工作。

二、氣動暗杆刀型閘閥産品型号和圖片

氣動暗杆刀型閘閥 DMZ673H

三、氣動暗杆刀型閘閥性能規範

公稱壓力PN（MPa)	試驗壓力（MPa)		适用介質	工作溫度（℃）
公稱壓力PN（MPa)	殼體	密封	适用介質	工作溫度（℃）
0.6	0.9	0.66	紙漿、污水、煤漿、灰、渣水混和物	≤100℃
1.0	1.5	1.1
1.6	2.4	1.66

四、氣動暗杆刀型閘閥 外形尺寸圖

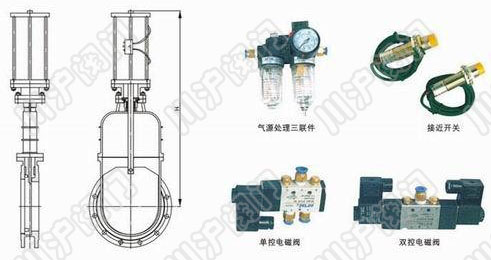

氣動暗杆刀型閘閥 外形尺寸圖

五、氣動暗杆刀型閘閥外形連接尺寸

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
	1200	254	1485	1390	1325	3450	32-M48	800

六、氣動暗杆刀型閘閥安裝注意事項

暗杆氣動刀形閘閥,暗杆刀形閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘闆具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不鏽鋼閘闆可防止腐蝕引起的密封洩漏。
暗杆氣動刀形閘閥的安裝使用
1.安裝前須檢查閥門腔内和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓,要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘闆開啓靈活；
4.用戶在安裝閥門前，必須校對閥門型号，連接尺寸及注意介質流向，保證與閥門要求一緻性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀型閘閥必須定期保養，不得随意碰撞及擠壓，以免影響密封。

注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
