一、HEP電氣閥門定位器 産品概述
HEP系列電-氣閥門定器是引進國外先進技術，而開發成功的高精度、高穩定、高可靠性的高性能産品，其技術性能均達到國外同類産品水平。它是調節閥的主要附件，它能把調節器輸出的電流信号轉換成驅動氣動調節閥的氣源信号，與調節閥配套使用，可以克服閥杆摩擦力和閥芯的不平衡力，提高調節閥響應速度，從而保證調節閥按照調節器的輸出信号正確定位。定位器也可安裝在0~90°轉角的RC執行機構上，控制旋轉式調節閥的動作。HEP定位器有六種型号，有兩種結構型式，型号數字後加RC表示角行程定位器，無RC表示直行程定位器。 |
 |
HEP電氣閥門定位器 |
二、HEP電氣閥門定位器 型号規格
| 項目 | 直行程 | 角行程 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 單作用 | 雙作用 | 單作用 | 雙作用 | |||||||||
| 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | |
| HEP | -15 | -16 | -17 | -25 | -26 | -27 | -15RC | -16 RC | -17 RC | -25 RC | -26 RC | -27 RC |
| 防爆标志 | EXdIICT6 | EXiaIICT6 | EXdIICT6 | EXiaIICT6 | EXdIICT6 | EXiaIICT6 | EXdIICT6 | EXiaIICT6 | ||||
| 防護等級 | IP65 | |||||||||||
| 使用場所 | 防爆型适用於GB3836.1-2000(爆炸性氣體環境用電氣設備第1部分:通知要求)表B | |||||||||||
| 規定的相應爆炸混合物的場所 | ||||||||||||
| 普通型适用於非危險場所 | ||||||||||||
三、HEP電氣閥門定位器 結構說明
 |

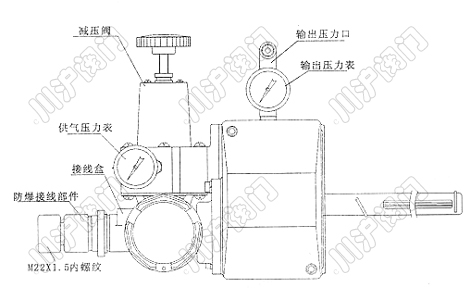

HEP 外部結構說明 |
 |

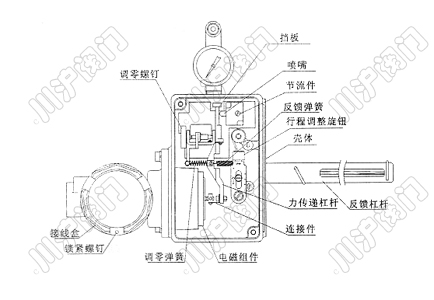

HEP 内部結構說明 |
四、HEP電氣閥門定位器 工作原理
HEP定位器的工作是基於力平衡原理，在定位器處於穩定狀态時，其反饋回路與力平衡系統處於平衡狀态。當輸入信号、閥杆摩力或流體作用力發生變化，磁電組件的作用力與因閥杆位置變化引起反饋回路産生的作用力就處於不平衡狀态，定位器調節執行機構氣室壓力，其結果使反饋回路以處於平衡狀态，閥杆停留在新的位置又與定位器輸入信号相對應。
三、HEP電氣閥門定位器 主要參數
| 輸入信号（DC mA） | 輸入信号電源電壓 | 輸入阻抗Ω | 備注 | |
|---|---|---|---|---|
| 标準 | 4~20 | DC23~27.5V | 250 | 本安型須經過安全栅 |
| 其它 | 4~12、12~20 | |||
| 10~50、5~25 | 100 | 不适用本安型 | ||
氣源壓力：單作用0.14~0.16MPa 0.17~0.5MPa；雙作用：0.2~0.4MPa 0.41~0.7MPa；
耗氣量：5NL/min（當氣源壓力在0.14MPa時）；大流量：140NL/min（當氣源壓力在0.14MPa時）
環境溫度：普通型-40~+80℃；防爆型-20~+60℃；環境濕度：10~90%RH
精度：全行程≤±1%；回差：全行程≤1%；死區：全行程≤0.4%；特性：線性（可改變成快開、等百分比）
大行程速度：4mm/秒（配ZHA/B-22G型執行機構時）；行程範圍：12~100mn、轉角0~90°
電氣接口：G1/2"；氣管連接：Rc1/4卡套式（Ф6或Ф6管）；安裝方式：側裝；重量：3.5Kg
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
