一、AW氣動執行器 産品概述
AW/AW-S氣動執行器氣動裝置适用與90℃回轉（1/4轉）的閥門。如球閥、碟閥、旋塞閥等。本産品設計制造採用JIS标準，與閥門倆界部採用國際标準ISO5211.AW/AW-S氣動執行器驅動裝置批量生産、性能優良、質量穩定。 |
|
 |
 |
AW氣動執行器 |

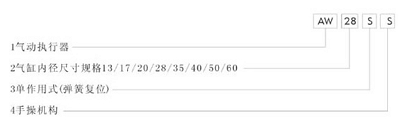

AW氣動執行器 型号編制 |
二、AW氣動執行器 型号規格
型号規格 |
氣源壓力（ Mpa ） |
||||
|---|---|---|---|---|---|
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|
AW13 |
515 |
620 |
770 |
930 |
1080 |
AW17 |
950 |
1270 |
1590 |
1910 |
2230 |
AW20 |
2150 |
2870 |
3580 |
4300 |
5020 |
AW25 |
3360 |
4480 |
5600 |
6720 |
7850 |
Aw28 |
5150 |
6860 |
8580 |
10300 |
12020 |
AW35 |
10120 |
13500 |
16870 |
20250 |
23620 |
AW40 |
13220 |
17630 |
22040 |
26450 |
30860 |
AW50 |
22460 |
29950 |
37440 |
44930 |
52420 |
AW60 |
47300 |
63070 |
78840 |
94610 |
110380 |

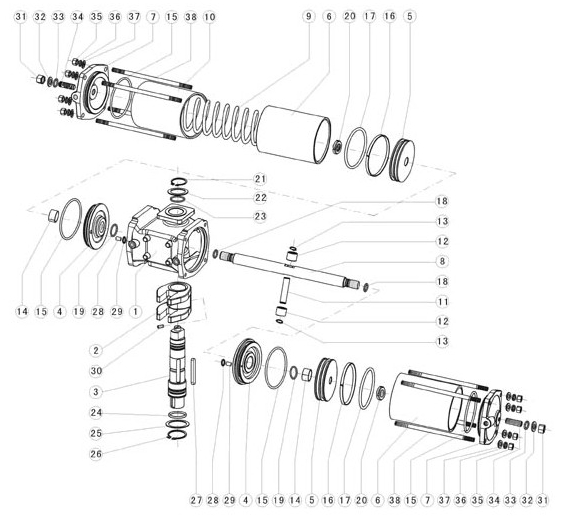

三、AW氣動執行器 分解圖
 |
AW氣動執行器分解圖 |
四、AW氣動執行器 零部件說明
序号 |
名稱 |
數量 |
序号 |
名稱 |
數量 |
序号 |
名稱 |
數量 |
序号 |
名稱 |
數量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
1 |
箱體 |
1 |
11 |
銷軸 |
1 |
21 |
彈性擋圈 |
1 |
31 |
鎖緊螺母 |
2 |
2 |
拔叉 |
1 |
12 |
滾套 |
2 |
22 |
減磨墊圈 |
1 |
32 |
平墊圈 |
2 |
3 |
轉軸 |
1 |
13 |
彈性擋圈 |
2 |
23 |
O型圈 |
1 |
33 |
O型圈 |
2 |
4 |
隔闆 |
2 |
14 |
無油軸承 |
2 |
24 |
O型圈 |
1 |
34 |
調節螺釘 |
2 |
5 |
活塞 |
2 |
15 |
O型圈 |
2 |
25 |
減磨墊圈 |
1 |
35 |
螺母 |
8 |
6 |
缸體 |
2/3 |
16 |
導向環 |
2 |
26 |
彈性擋圈 |
1 |
36 |
彈性墊圈 |
8 |
7 |
缸蓋 |
2 |
17 |
O型圈 |
2 |
27 |
平鍵 |
1 |
37 |
平墊圈 |
8 |
8 |
活塞杆 |
1 |
18 |
O型圈 |
2 |
28 |
O型圈 |
2 |
38 |
雙頭螺栓 |
8, |
9 |
彈簧 |
1/2/4 |
19 |
O型圈 |
2 |
29 |
定位銷 |
2 |
39 |
||
10 |
彈簧缸 |
1 |
20 |
鎖緊螺母 |
2 |
30 |
緊定螺釘 |
1 |
40 |

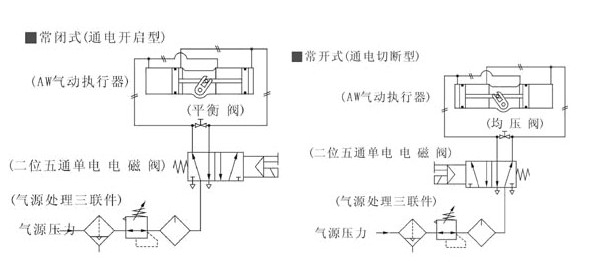

四、AW氣動執行器 雙作用式配管原理
 |
AW氣動執行器雙作用式配管原理 |

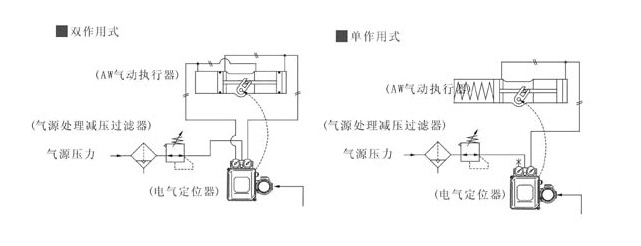

四、AW氣動執行器 調節型配管原理
 |
AW氣動執行器調節型配管原理 |
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
