一、4V310電磁閥 産品概述

4V310電磁閥(氣缸專用)用於氣動閥門"開啓"或"關閉"的電控操作。符合NAMUR連接标準, 直接安裝在氣動執行器側面，無需管子連接。根據儀表控制系統需要選擇單電控或雙電控制。二位五通電磁閥配雙作用式執行器，二位三通電磁閥配單作用式執行器。同時該産品有基本型（IP67）和防爆型，防爆級别爲ExdIIBT4，爲防爆級别适用於工廠的易爆環境場所。也可根據需要選擇适合的電壓。
	4V310雙電控電磁閥

二、4V310雙電控電磁閥 标準參數

結構形式：滑動
動作方式：電磁鐵或手動操作。按下並旋轉手動操作鈕可實現手動狀态鎖定。
複位方式：氣動彈簧複位、機械彈簧複位、電磁鐵操作複位。
接 口：ISO228/1标準G1/4
環境溫度：-20℃～+60(防爆型-15℃～+50℃）
介質溫度：-20℃～+80℃(防爆型-15℃～+50℃)
材 質：閥體和内部零件：陽極電鍍鋁合金、銅。
加固端蓋：塑料。　　
密 封 圈：丁苯橡膠（NBR）和聚亞安酯（AU）。
安 裝：符合NAMUR标準和VDI/VDE3845的雙孔

三、4V310雙電控電磁閥 氣路裝置

功 能：2位3通NC（V45C2）,2位5通（V45K2）
介 質：經過過濾（50微米）、潤滑的或非潤滑的壓縮空氣，而且幹燥露點到-20℃。
額定流量：V45K2型：QNn=1060N1/min,V45C2型：1-2QNn-1060N1/min，2-3QNn=1060N1/min
公稱通徑：DN7mm換向時間：大約40毫秒
特殊裝備：防爆線圈EExmT6

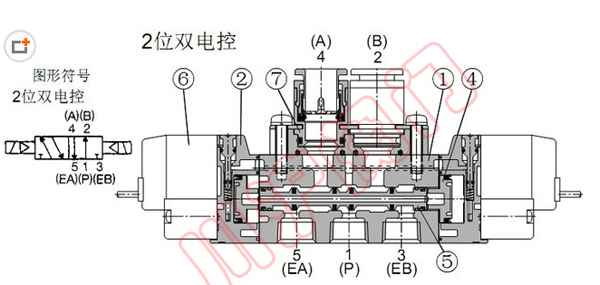

三、4V310雙電控電磁閥 工作原理

在氣路(或液路)上來說，兩位三通電磁閥具有1個進氣孔(接進氣氣源)、1個出氣孔(提供給目标設備氣源)、1個排氣孔(一般安裝一個消聲器，如果不怕噪音的話也可以不裝。 兩位五通電磁閥具有1個進氣孔(接進氣氣源)、1個正動作出氣孔和1個反動作出氣孔(分别提供給目标設備的一正一反動作的氣源)、1個正動作排氣孔和1個反動作排氣孔(安裝消聲器)。 對於小型自動控制設備，氣管一般選用8-12mm的工業膠氣管。 在電氣上來說，兩位三通電磁閥一般爲單電控(即單線圈)，兩位五通電磁閥一般爲雙電控(即雙線圈)。線圈電壓等級一般採用DC24V、AC220V等。 兩位三通電磁閥分爲常閉型和常開型兩種，常閉型指線圈沒通電時氣路是斷的，常開型指線圈沒通電時氣路是通的。 常閉型兩位三通電磁閥動作原理：給線圈通電，氣路接通，線圈一旦斷電，氣路就會斷開，這相當於“點動”。 常開型兩位三通單電控電磁閥動作原理：給線圈通電，氣路斷開，線圈一旦斷電，氣路就會接通，這也是“點動”。 兩位五通雙電控電磁閥動作原理：給正動作線圈通電，則正動作氣路接通(正動作出氣孔有氣)，即使給正動作線圈斷電後正動作氣路仍然是接通的，将會一直維持到給反動作線圈通電爲止。 給反動作線圈通電，則反動作氣路接通(反動作出氣孔有氣)，即使給反動作線圈斷電後反動作氣路仍然是接通的，将會一直維持到給正動作線圈通電爲止。這相當於“自鎖”。 基於兩位五通雙電控電磁閥的這種特性，在設計機電控制回路或編制PLC程序的時候，可以讓電磁閥線圈動作1~2秒就可以瞭，這樣可以保護電磁閥線圈不容易損壞。

注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
